Projet Platine de develloppement "Wifi Serial Interface"

Bonjour à tous,

Suite à plusieurs demandes pendant le salon Sido 2016 à Lyon, je vais vous présenter un projet que j'ai réalisé récemment.

Il s'agit d'une platine de développement pour créer des objets connecté en Wifi.



Présentation en détail :


Ce qui a dedans? Pas mal de chose par rapport à une platine similaire "basic" type NodeMCU ou Arduino. Mon idée est de permettre l'expérimentation ou l'apprentissage en "Arduino Wifi" sans devoir ajouter de composants externe.

Elle est composé d'un classique "ESP8266" (une puce tout en un, puissante et avec le Wifi), qu'on peut programmer directement par la prise USB sur la carte, avec l'IDE Arduino ou avec le SDK de chez Espressif.

Voici des idées d'utilisations:

- Station météo connecté --> Exemple: récupération de la météo sur internet et affichage sur écran OLED

- Convertisseur liaison série (RS232 ou USB) en interface Wifi. --> Pour un contrôle à distance d'ancienne machine industriel

- Système de mesure autonome avec stockage sur carte micro SD et lecture à distance par internet

- Création de module Domotiques avec contrôle en Wifi via Smartphone

Le schéma de la carte en révision B :

Wifi_seriel_Interface_RevB_Schema.pdf

Je vais mettre dans quelque temps, les sources complète du projet sur Github (fichiers CAO et nomenclature). Et pourquoi pas une première commercialisations de quelque cartes sur www.tindie.com pour voir si elles intéressent des personnes.

Micro présentation pendant le salon de ma carte : https://twitter.com/SebTv/status/718125596690264069

N'hésitez pas à me contacter si vous avez des questions ou suggestions.

lundi, avril 4 2016

Mini Projet : Range rouleau de papiers et Vinyl

Bonjour à tous,

Pas trop de nouvelle en ce moment car je travail sur un gros projet depuis 1 ans, je donnerais plus d'information à ce sujet dans quelques mois.

Entre temps, j'ai réalisé un mini projet avec de la découpe laser (speedy 300), il s'agit d'un système de rangement modulaire pour ranger différents types de rouleaux.

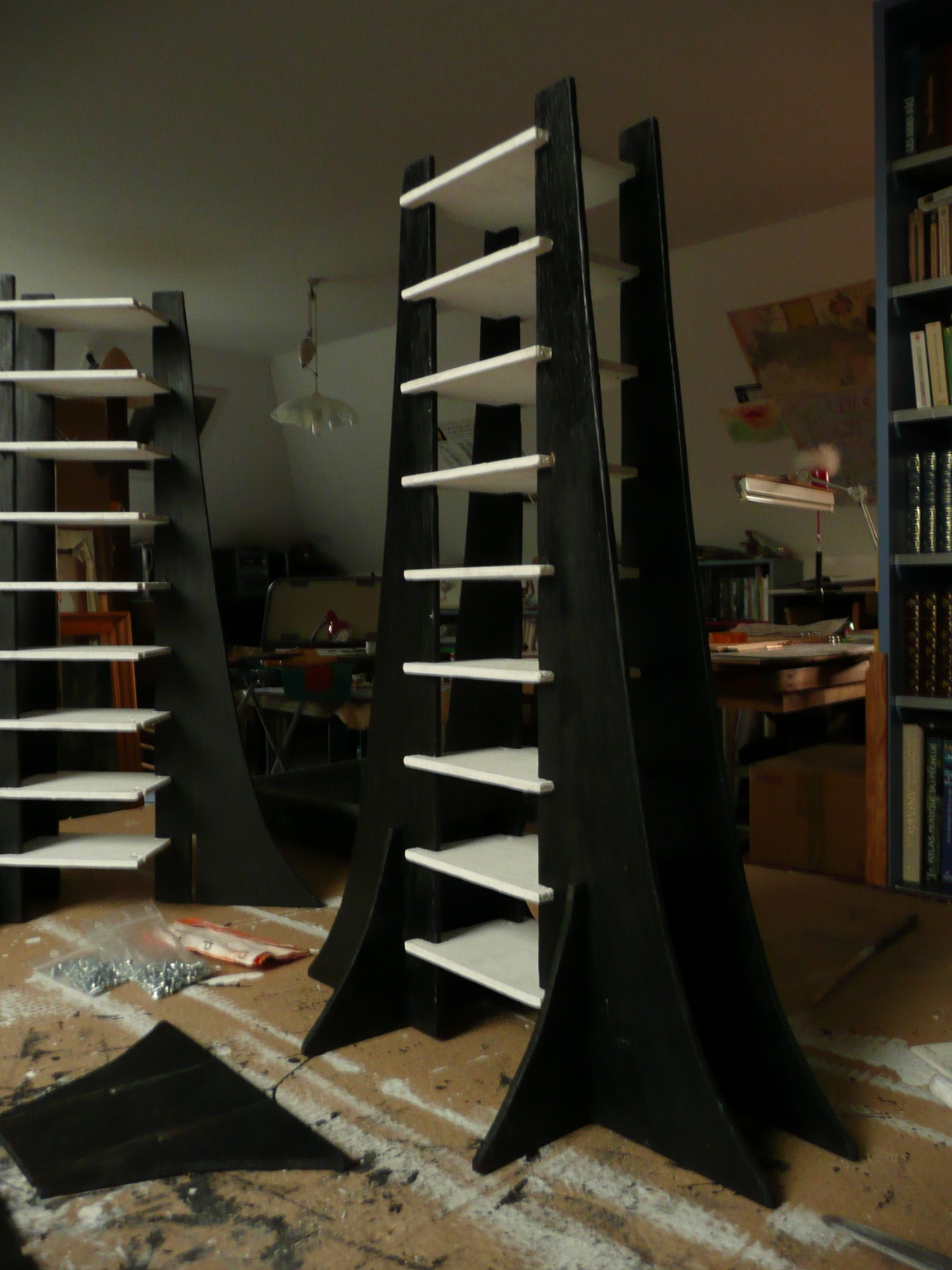

Voici pour photo du meuble pour faire simple :


Voici ce que j'ai utilisé :

- Des tiges ronde de 1 mètre, diamètre 8mm

- 2 plaques contreplaqué 5mm (taille 730x430mm)

Les fichiers CAO à découper à la laser peuvent être téléchargé ci-dessous:

range_vinyl_partie1.svg

range_vinyl_partie2.svg

Plan de montage : Range_vinyl_plan_montage.pdf

(NB: Les traits rouge sont très fin, il faut les grossir pour faire apparaitre la découpe sur l'ordinateur)

Après découpe laser, voici les pièces, il y en a pas mal! Le collage m'a pris un bon moment.


Rendu Final (après ponçage et 2 couches de vitrificateur):


vendredi, octobre 9 2015

Fab-Lab Lyon et mini projet de découpe laser

Bonjour à tous,

Après une longue période d'absence dû à un gros projet que j'espère présenter dans quelque mois, voici un petit article en attendant.

Depuis début septembre, je suis inscrit à la Fab-Lab de Lyon : http://fablab-lyon.fr/

En quelques mots : très bon échanges entre membres, bonne ambiances et tous ce qu'il faut pour bricoler... dont une machine de découpe laser :)

Voici donc ma première réalisation : un porte de carte de visite. porte_carte_vide.jpg porte_carte_remplie.jpg

Bon le design a été improvisé rapidement, mais c'est fonctionnel.

Dessiné avec InkScape, usiné à la machine sur du médium 3mm, puis assemblé avec de la colle.

Voici le fichier svg pour une réutilisation ou modification: porte_carte_visite.svg

(NB: Les traits rouge sont très fin, il faut les grossir pour faire apparaitre la découpe sur l'ordinateur)

mardi, juillet 22 2014

Système Domotique de jardin autonome

Introduction :

Il y a quelques jours, j'ai lu un article le site hackaday.com sur un Francais qui à réalisé un Système d'arrosage automatique.

Cette article m'a donné le courage de présenter à mon tour mon propre système d'arrosage pour mon jardin.

Ainsi, j'espère que mon projet donnera de l'inspiration au "jardiniers bricoleur" !


Origine du projet :

Il y 'a quelques mois j'ai acheté un module "Spark core" pour 39$.

L’idée principale de ce module est de fournir un micro-contrôleur programmable associé à un contrôleur WIFI, le tout avec une empreinte physique minimale (un Spark Core est environ 6 fois plus petit qu’un Arduino).

Il permet de créer rapidement et facilement des objets et des appareils connecté à internet.

On peut donc créer par exemple une prise ou un thermostat contrôlé via une page web ou par une application sur smartphone.

La programmation de la carte peut ce faire via USB ou wifi (très pratique pour mettre à jour un appareil à plusieurs kilomètres de distances), les lignes de code ce saisisse par défaut directement par internet

Plus d’informations :

Site officiels : https://www.spark.io/ et en français : http://www.ekito.fr/people/?p=4137

Système Domotique de jardin :

En parallèle à cette achat, j'ai chez moi un petit coin avec des plantations : tomates, fraises, plantes aromatiques. Donc donc besoin d'arroser et de surveiller tous ça.


Le soucis : pas d'électricité , ni d'arrivé d'eau. Donc arrosage manuel obligatoire, et à condition d'être présent...

==> J'ai donc décidé de fabriquer un système autonome en énergie et eau , il devra surveiller mes plantations et arroser les plantes à distance par internet.

1) Le système fonctionnera avec un panneau solaire et une batterie 12V pour être autonome en électricité.

2) Un récupérateur d'eau de pluie me servira à stocker l'eau et pour arroser les plantes et 2 pompes hydraulique en 12V aspirera l'eau.

3) De plus, le système devra réaliser tout un tas de mesures :
- Température et humidité de l'air
- État du réservoir d'eau (niveau et température)
- Humidité des plantations
- État fonctionnement et batterie, ainsi que le niveau d'ensoleillement

Le module "spark core" sera chargé de récupérer les mesures, et commander les pompes à eau.
Ces informations seront contrôlable par internet avec une page web.

Fonctionnement du système:

Synoptique du système:

En PDF c'est plus lisible (lien)

Comment ça fonctionne :

Après le synoptique, voilà comment ça fonctionne en détail.

-Un panneau solaire charge via un chargeur une petite batterie au plomb.

-Cette batterie alimente une carte électronique composé du module "spark core", de 2 relais, d'une alimentation, de électroniques et de nombreux connecteurs.

-Ces connecteurs fixé à un boitier étanche sont relié à différentes sonde externe : température et humidité de l'air (DHT22), température et niveau d'eau dans le récupérateur d'eau de pluie, capteur de luminosité (photorésistances), 2 sondes pour mesurer l'humidité de la terre des plantes.

-Pour finir 2 derniers connecteurs qui alimenterons 2 pompe hydraulique externe (elles aussi dans des boitiers étanches). Ces 2 pompes aspirent l'eau du récupérateur d'eau pour arroser via des mini tuyaux les différentes plantations.

- Ces capteurs et pompes sont connecté au module "spark core", le wifi du du module ce connecte au wifi de la maison. Nous pouvons donc grâce à cette connections lire et envoyer des ordres aux capteurs.

- Pour un contrôle plus agréable que des lignes de commandes, j'ai réalisé une page web de commande. Vus qu'il s'agit uniquement d'un système personnel, j'ai réalisé une interface simple. La page web est programmé avec le framework bootstrap , qui permet une mise en page automatique en fonction de l'appareil (PC, tablettes, smartphones...)


En détail :

Au programme, le système est composé de:

- un chargeur de batterie: Ebay link (17$)

- Spark core module : https://www.spark.io/ (39$)

- Module Relais double : Lien Fasttech (3$)

- Convertisseur DC-DC (3-40V to 1.5-35V 3A Buck Converter Stepdown Module ) : Lien fasttech (1,5$)

- Deux 12V Water pump : Lien banggood (17$)x2

- Petit Panneau Solaire 12V (30€ )

- Batterie 12V 7A/h (25€)

- Divers pièces mécanique : 3 Boitiers étanche (électronique+ les 2 pompes), tubes PVC, Visseries, tôles, câbles.... (Achat chez Leroy Merlin) (total environ 50€)

- Mini tuyaux d'arrosage (50m) et accessoires (embouts, bouchons, coudes), le but est de faire un arrosage rapide pour arroser le plus possible pendant le moins de temps, pour éviter la consommation électrique (Micro-drip de chez GARDENA ) (total environ 30€).

- Composants électroniques divers: connecteurs alimentations et câbles, PCB avec trou pour prototypage , résistances, condensateur... (Sur demande, je peux vous faire la liste détaillé avec plan)

- Pour les capteurs : DHT22 (10$ ebay) qui est mis à l’abri sous le panneau solaire, une photorésistance (0.3€), une sonde de température MCP9700A (0.3€), des tiges de métal pour l'humidité des sol et pas mal de câbles.

Lien des sources des programmes (programme module "spark core " + page web ):

Lien Github du projet

Je n'ai pas optimisé le code, il est possible de faire mieux.

Montage et photos :

J'ai réalisé un support pour porter le panneau solaire et le boitier électrique (batterie + électronique), base de profilé PVC et d'embout.

assembly1.jpg assembly4.jpg

L'électronique et les pompes sont dans des boitiers étanche, par sécurité j'ai vernie les cartes électronique pour une meilleure résistance à l'humidité.

Les capteurs sont protégé avec de la colle chaude.

Systems2.jpg Systems5.jpg Systems3.jpg

Voila donc dans les grandes lignes le fonctionnement du système, n'hésitez pas à me poser des questions. Il est possible que j'ai oublié des choses.

Si des personnes sont intéressé , je réaliserais et publierais le schéma de la carte d’accueil du module spark core.

samedi, décembre 28 2013

Projet détecteur universelle "low energy" (Part 1)

Bonjour,

Par manque de temps libres ces derniers mois, je me suis lancé dans un petit projet :

L'objectif est de réaliser un petit PCB de qualité professionnel pour faire une petite platine avec des capteurs : le tout en basse consommation et le moins cher possible.

Elle sera alimentée par une simple pile bouton, et permettra des mesures et la commande de modules externe. (relais, Bluetooth, etc..) Je l'ai conçu pour être polyvalente et adaptable.

Exemple :

1) Si la luminosité ambiante est "sombre" et que la température est supérieur à 17°C : alors le buzzer de la carte sonne, une LED clignote, et un relais et actif.

2) Toute les minutes la température des sondes est relevé: celle-ci est envoyé par bluetooth par la liaison série de la carte.



La petite platine de détection universelle possède :

- 2 sondes de températures (MCP9700A)

- un capteur de luminosité (photorésistance)

- un buzzer piezo, pour faire différents sons et alarmes

- une LED pour visualiser les status

- un support de pile bouton CR2032

- un bouton ON/OFF + un bouton poussoir

- une liaison série (pour relier à un PC ou module Bluetooth)

- des entrées/Sorties

Vous pouvez acheter/trouver tous les composants cités sur le site du distributeur Farnell.

Voici le schéma de la carte: DetectHeat_Board.pdf



Fabrication :

J'ai donc fait le schéma et le routage sous Eagle. Puis j'ai envoyé les fichiers Gerber pour usinage chez Seeedstudio :

Le prix : 10$ (7€), les 10 PCB de 5x5cm.

Avantage : bonne qualité pour des PCB pro et pas cher.

Inconvénient : délais de réception long, c'est à dire 1 mois (le PCB vient de Chine)

Donc après 1 mois j'ai reçus 12 PCB (au lieu de 10) :



Après le montage des composants électronique :



La suite après les premiers tests, en attendant voici les fichiers de la carte :

DetectHeat_Electronic_Board_Hardware.zip

dimanche, novembre 3 2013

Projet BlueCom «Télécommande Bluetooth intelligente à bas prix (Part 2 )

Bon voilà, cela fait plusieurs mois que j'ai fini, il fallait mettre à jours le blog.


J'ai donc réalisé à ce jour :

1)Un boitier récepteur simple :

- Il est capable via Bluetooth de commander une sortie secteur 220V.
- Il peut par exemple commander automatiquement un radiateur ou une lampe à des horaires spécifique.
(Il a été décrit dans le billet précédent.)

2) Un boitier récepteur "luxe" :

- Une sortie capable de commander un projecteur LED RGB de puissance 10W.
- Une sortie secteur 220V télécommandé.
- Des boutons poussoir pour commander manuellement ces 2 sorties.
- Le programme dans le boitier est polyvalent et auto configurable.

3) Une application Android en version final :

- Maintenant l'application Android est capable pendant la connection à un des récepteurs de changer dynamiquement son interface. (IHM).
- Traduction automatique en fonction du téléphone (pour le moment Français et Anglais)

4) Ci dessus quelques explications et photos :

- Photos de montage
- Plans à jours
- Applications et codes sources
- Doc à jour.

Photos du boitier "commande projecteur LED 10W" + sortie 220V :






Les autres photos du montage en détail ce trouve içi : Dossier photo projet sur Github

La modification du projecteur 10W et de son support : http://forum.led-fr.net/viewtopic.php?f=11&t=2851

De l'application en version final :



Le dossier complet avec toutes les sources, schémas, et explications :

https://github.com/jcomega/BlueCom

La lampe choisie : Lien lampe Leroy Merlin L’alimentation dans boitier : Alim 12V 1A IP44

Les connecteurs Molex de la carte électroniques viennent de chez Farnell.

Quel est la suite ? Une version plus "industrialisable" ?

Je ne sais pas , le bluetooth à des avantages mais aussi des inconvénients...

dimanche, mars 24 2013

Projet BlueCom «Télécommande Bluetooth intelligente à bas prix (Part 1 )

1) Présentation :

C'est quoi ce truc?

Un boîtier récepteur alimenté en 220V avec une ou plusieurs prises femelle.

Sur chaque prise, l'utilisateur peux brancher un ou plusieurs appareils secteur. (lampe, moteur, etc)

Chaque prise peut être télécommandé de façon intelligente à l'aide d'un appareil sous Android en Bluetooth. (Téléphone, tablette, média player, etc).

Bref un boitier domotique Bluetooth pour commander un appareil à moindre cout.

Les principaux défis:

  • Réaliser un récepteur avec un coût de reviens des pièces inférieur à 15 Euro.
  • Réaliser un dossier de fabrication accessible aux bricoleurs électroniciens (même débutant)
  • Choisir des pièces fiable, facilement trouvable et à bas coût (pas besoin de commander sur des sites pro hors de prix)
  • Méthode de suivie du projet et diffusion en «open source» en anglais (sites, suivie code sources)
  • Réaliser une application sur appareil Android "Polyvalente"

Comment ça fonctionne?

Il faut:

  • Le récepteur fabrication «maison» (le récepteur du projet)
  • Un appareil a connecter dessus: une lampe par exemple
  • Un appareil sous android possédant du Bluetooth avec le logiciel de contrôle installé : un téléphone par exemple.

Explication:

  1. Sur le récepteur l'utilisateur branche un appareil secteur à commander: une lampe par exemple.
  2. Sur le téléphone, on lance l’application «BlueCom» qui ce connecte au récepteur.
  3. Sur le téléphone, le status du récepteur est affiché en temps réel. (si la lampe est déjà allumé: le bouton dans l'application sur le téléphone change d'état automatiquement).
  4. L'application sur le téléphone peut programmer des plages horaires de fonctionnement ou de déclenchement automatique. Les informations déjà présente dans le récepteur sont affiché sur le téléphone. (le récepteur est automatiquement mis à l'heure)


2) Synoptique général:

Presentation Blucom Rev1

3) Synoptique détaillé:

Principe simplifié de la version "1 sortie relais" : revision 2 du synoptique

D'autre versions sont en cours de développement.


4) Avancement du projet:

Photo de la version 1 de la carte "version 1 sortie relais" : Board version 1 relay output

Boitier version 1 relay output

PCB :

pcb revision 1

Schéma : Lien Schema revison 1

Vidéo de la version 1:



Application Android :

Capture d'écran de la nouvelle version de l'application Android.

L'application est actuellement en 2 langues : Français et Anglais.

La langue de l'application change automatiquement en fonction de l'appareil. 2013-03-24_14.48.42.png




Capture d'écran en français : "Image 1" "Image 2" "Image 3"


5) Lien codes sources :

BlueCom is a low cost system for remote a device with a android phone with bluetooth communication.

You can follow the developpement here : https://github.com/jcomega/BlueCom

dimanche, octobre 14 2012

Réaliser un circuit imprimé sans insoleuse

Voici l'explication sur la méthode que j'utilise depuis des années pour réaliser rapidement, simplement et surtout à moindre coût des circuits imprimés.

Cette méthode est peu connu, elle permet de s’affranchir de l'utilisation d'une insoleuse et avec des résultats que je trouve supérieur.

Et avec juste :

- Un ordinateur

- une imprimante laser (un photocopieur laser fonctionne également)

- un fer à repasser que l'on pourra remplacer par une plastifieuse

- du papier brillant et fin type pub que l'on trouve dans nos boites aux lettres

- de l'eau et du perchlorure de fer pour la gravure.'

Ici pour télécharger mon mode opératoire en PDF

N'hésitez pas à me poser des questions ou me soumettre vos remarques.


Lien externe sur des tutoriaux utilisant la même méthode:

- Réaliser un circuit imprimé sans insoleuse

- Forum Elektor

dimanche, juillet 22 2012

Table LED v2: Partie 5 (Animations 2012)

Enfin !

J'ai enfin trouvé le courage de filmer les nouvelles animations de ma table LED et de les mettre en lignes.

Début d'année 2012, je me suis remis à la programmation sur ma table LED une à deux heures par semaine.

L'histoire d'ajouter quelques animations simpatiques :

- Une tête qui chante en fonction du volume sonore

- Un Vus-mètre défilant

- Un effet "matrix" multicolore

- Un mode automatique

Bref , je crois que le projet est terminé.

Voici les sources "en vrac", pour ceux qui souhaite regarder le schéma ou le code source : 'Schema et code source 2012'

Les vidéos (désolé pour la qualité des couleurs) :



vendredi, août 19 2011

Platine de devellopement systeme embarqué :Mini2440 : Partie 2

Bonjour,

On viens de me communiquer, le lien d'un site internet avec un très bon tutorial pour utiliser la platine mini2440 :

http://sigmapic.free.fr/index.php?option=com_content&view=article&id=3&Itemid=4

Merci à l'auteur.

Edit du 30-06-12 : mise à jour du lien.

vendredi, février 18 2011

Platine de devellopement systeme embarqué :Mini2440

Bonjour a tous,

Depuis quelque temps, j'ai décidé de me lancer vers l'utilisation de platines avec Linux embarqué.

Pourquoi ? :

- Créer de belle applications graphique avec beau boutons et effets pour commander de l'électronique (LED, moteurs, etc).

- Avoir quelque chose de professionnel et fiable.

- Faire de la programmation sans avoir à me soucier de comment fonctionne l'électronique interne.

Donc j'ai choisi la platine la plus populaire et la moins cher existante :

La MINI2440 de chez Friendly ARM .

Platine que j'ai acheté sur Ebay , j'ai trouvé la dernière version de la platine :

-Linux 2.6.32.2, qtopia 2.2, 64Mo de ram, 1Go de mémoire, un LED tactile couleur de 3.5", et le tout qui tourne avec un ARM 9 à 400Mhz

Bon maintenant, je vais publier par la suite mes investigations : compilation sous linux, debug, premier programme avec QT, etc

Spécification :

   * Dimension: 100 x 100 mm
   * CPU: 400 MHz Samsung S3C2440A ARM920T (max freq. 533 MHz)
   * RAM: 64 MB SDRAM, 32 bit Bus
   * Flash: 64 MB / 128 MB / 256 MB / 1GB NAND Flash and 2 MB NOR Flash with BIOS
   * EEPROM: 1024 Byte (I2C)
   * Ext. Memory: SD-Card socket
   * Serial Ports: 1x DB9 connector (RS232), total: 3x serial port connectors
   * USB: 1x USB-A Host 1.1, 1x USB-B Device 1.1
   * Audio Output: 3.5 mm stereo jack
   * Audio Input: Connector + Condenser microphone
   * Ethernet: RJ-45 10/100M (DM9000)
   * RTC: Real Time Clock with battery
   * Beeper: PWM buzzer
   * Camera: 20 pin Camera interface (2.0 mm)
   * LCD Interface
         o 41 pin connector for FriendlyARM Displays (3.5" and 7") and VGA Board
   * Touch Panel: 4 wire resistive
   * User Inputs: 6x push buttons and 1x A/D pot
   * User Outputs: 4x LEDs
   * Expansion: 40 pin System Bus, 34 pin GPIO, 10 pin Buttons (2.0 mm)
   * Debug: 10 pin JTAG (2.0 mm)
   * Power: regulated 5V (DC-Plug: 1.35mm inner x 3.5mm outer diameter)
   * Power Consumption: Mini2440: 0.3 A, Mini2440 + 3.5" LCD: 0.6 A, Mini2440 + 7" LCD: 1 A
   * OS Support
         o Windows CE 5 and 6
         o Linux 2.6.32
         o Android

Mini tuto sur comment installer arm-linux-gcc-4.4.3.tar.gz sur le PC :

Sous le Linux du PC (moi je suis sous ubuntu 10.10, mais c'est pareil avec d'autre)

Copier arm-linux-gcc-4.4.3.tar.gz (du dvd ou dispo sur internet ) dans le dossier /tmp

Dans le terminal taper:

$sudo su

#tar xvzf arm-linux-gcc-4.4.3.tar.gz -C /

L'espace entre 'C' et le '/' est important

La commande extrait tout dans /opt/FriendlyARM/toolschain/4.4.3

Ensuite pour configurer les path, faire:

#gedit /root/.bashrc

A la fin du du fichier qui s'ouvre : mettre a la fin :

export PATH=$PATH:/opt/FriendlyARM/toolschain/4.4.3/bin

Puis sauvegarder et quitter le fichier

Faire pareil avec le fichier .bashrc qui est dans home :

#cd ~

#gedit .bashrc

A la fin du du fichier qui s'ouvre : mettre a la fin :

export PATH=$PATH:/opt/FriendlyARM/toolschain/4.4.3/bin

Puis sauvegarder et quitter le fichier

Ce déconnecter de Ubuntu (ou autre), puis ce reconnecter, pas besoin de reboot le pc.

Une fois reconnecter, dans le terminal : Taper :

#arm-linux-gcc -v

Normalement ca renvoie tout un texte, ça veut dire que ca fonctionne.

Pour tester la compilation, faire :

#cd /opt/FriendlyARM/examples/hello/

#make

Ca renvoie :

arm-linux-gcc -o hello hello.c

--> et voila le fichier hello a été compilé.

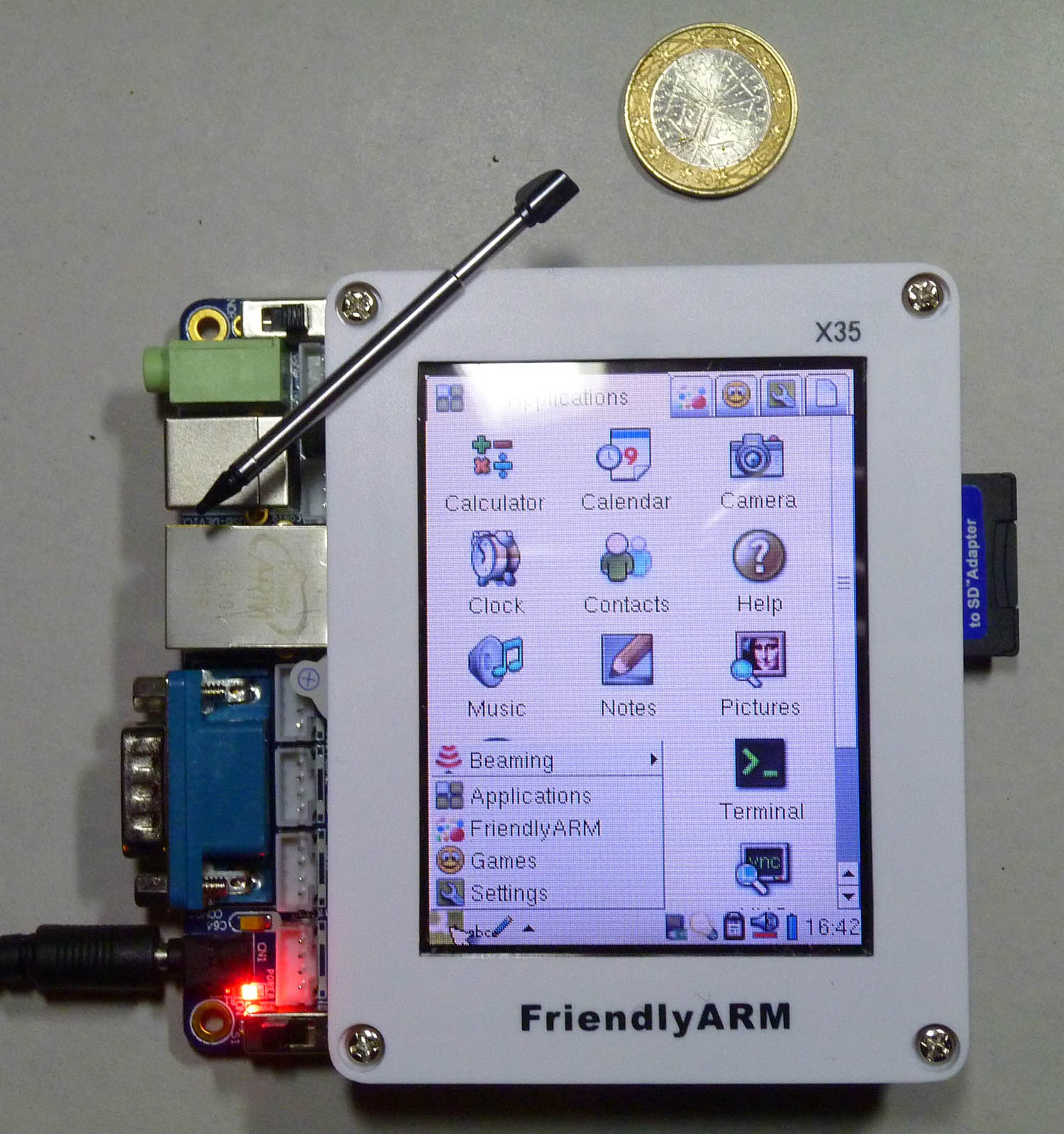

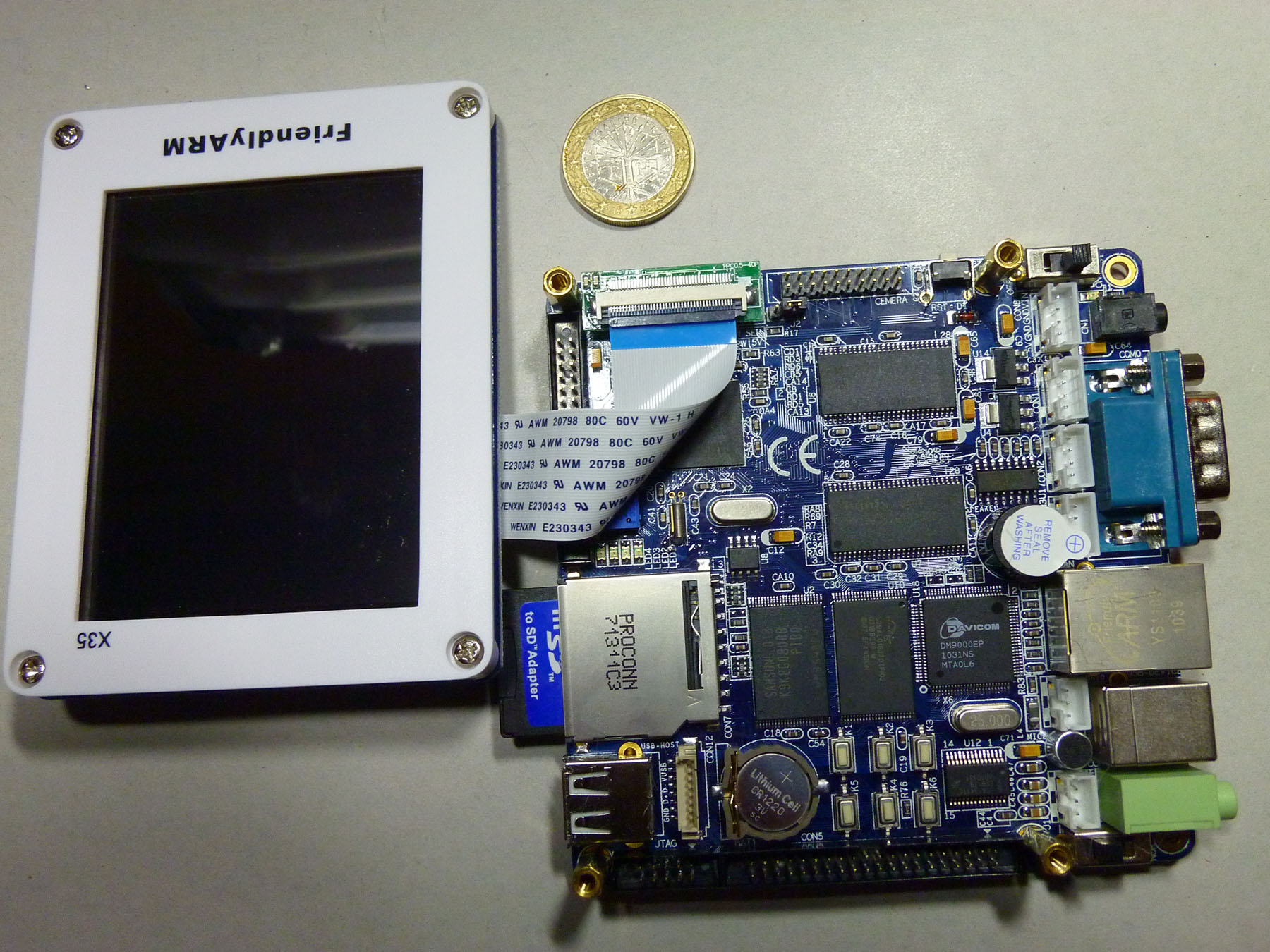

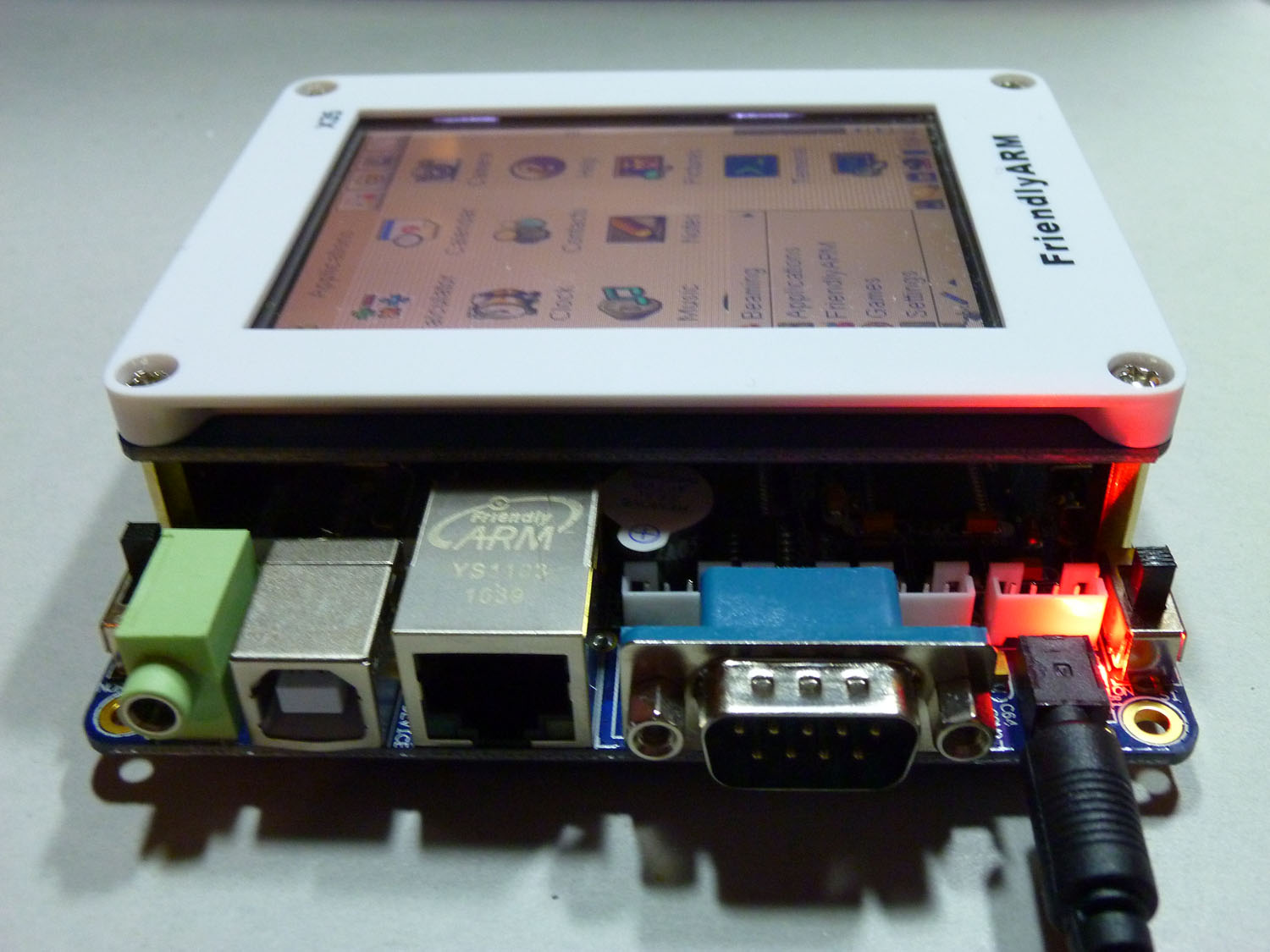

Des photos de ma platine :




vendredi, décembre 10 2010

Table LED v2: Partie 4, Bluetooth

Après une longue petite pause, voici une mise a jours pour ma table LED.

Ajout de la communication en bluetooth pour commander la table en sans fils avec le PC, une tablette tactile, ou un téléphone portable.

J'ai utilisé de petit modules Bluetooth acheté sur ebay, voici le lien :

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=190433073764

Il y a donc un un convertisseur serie/bluetooth sous la table brancher simplement sur le port de communication de la carte électronique :

Photo:

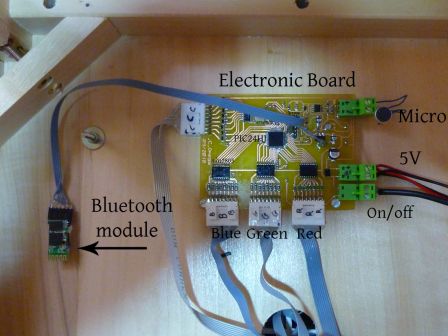

carte bluetooth

Et au niveau du PC : Un convertisseur USB/rs232 et un module bluetooth, les LED que j'ai rajouté servent a visualisé l'état de la connexion.

Et voila, grâce a ces modules de communication, je peut commander et communiquer avec la table sur plusieurs mètres de distance.

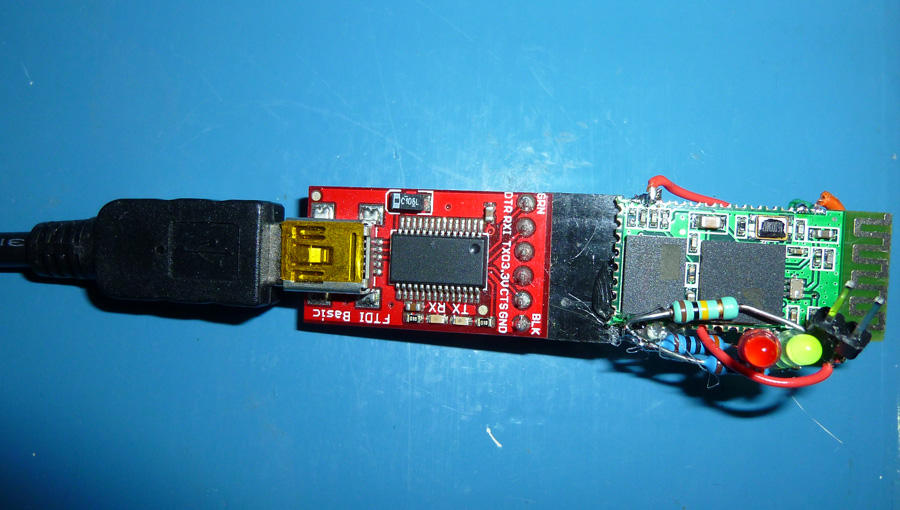

Emeteur bluetooth

Si vous avez des questions ou suggestions sur ces modules bluetooth et leur utilisation, vous pouvez le contacter.

dimanche, novembre 14 2010

Table LED v2: Partie 3

Salut a tous les curieux de montages électronique.

En ce moment, j'ai pas trop de temps libre , donc mes projets avance doucement.

Mais j'ai pris le temps de réaliser une animation + un jeu sur ma table led.

Pour le jeux, il s'agit du "snake", le jeu avec le serpent qui doit manger les balles et qui allonge a chaque fois le serpent.

Oui, faire un jeu sur une table avec les LED c'est totalement inutile , mais bon mon but est juste de trouver la méthode de programmation pour réaliser ça.

Le jeu "Snake" à 2 mode de fonctionnement :

- si le PC n'est pas détecté le jeu passe en mode automatique. C'est a dire que le serpent va chercher automatiquement les balles... bref ca fait une animation.

- si le PC branché a la table via le cable USB RS232, on peut commander le serpent avec les touches du clavier.

Bientôt surement une version bluetooth pour commander la table en sans fils.

Voici comme promis depuis longtemps les plans et PCB de la carte électronique:

http://jcomega.getalife-mod.com/public/Projet_LED/SchemaTableLEDv2.zip Pour toute utilisation autre que personnel, merci de me contacter.

Hop voici les video, une qui fait voir le jeu contrôlé par le clavier du PC, et l'autre en mode automatique (sans PC juste pour une animation).

Les video (cliquez sur les liens) :

Video Table LED avec contrôle par le PC

Video Table LED en mode automatique

samedi, octobre 9 2010

Table LED v2: Partie 2

La suite de la table LED.

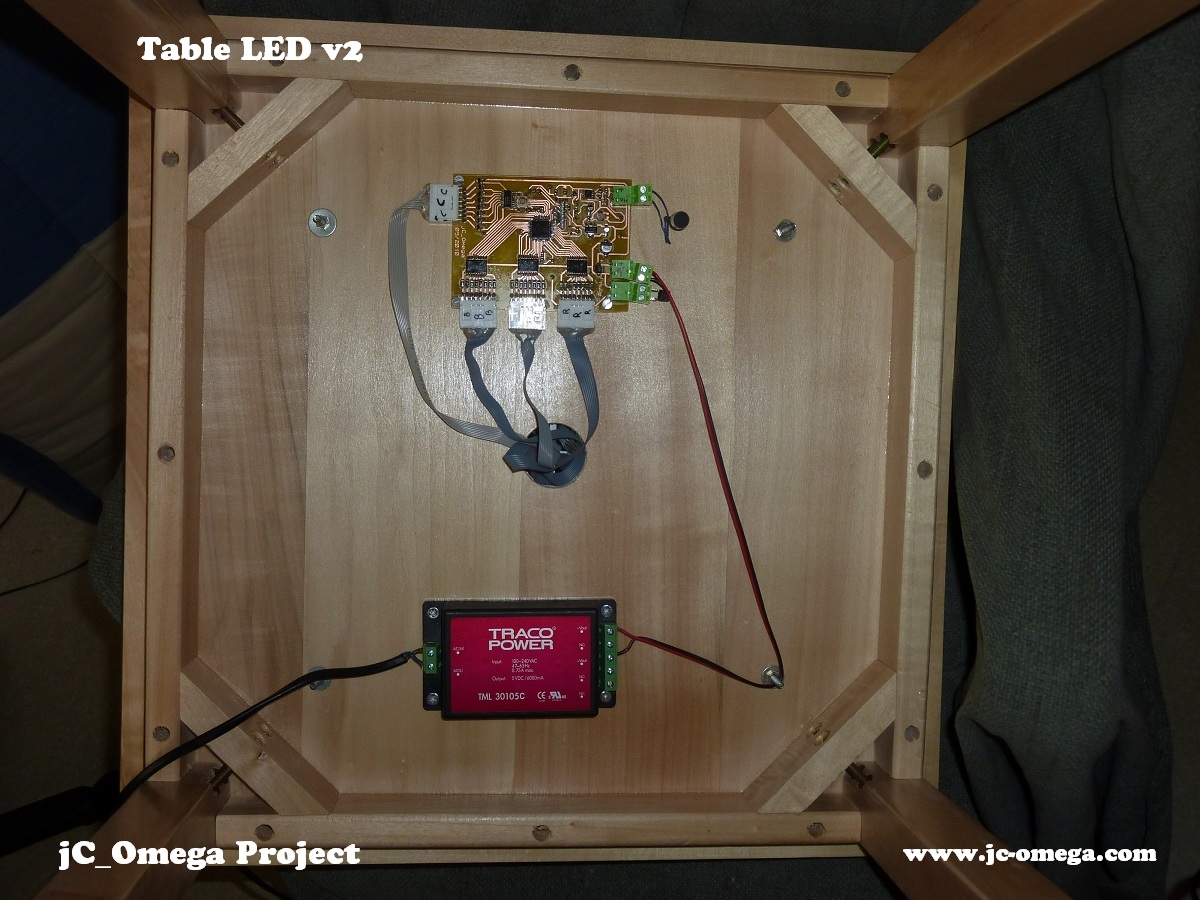

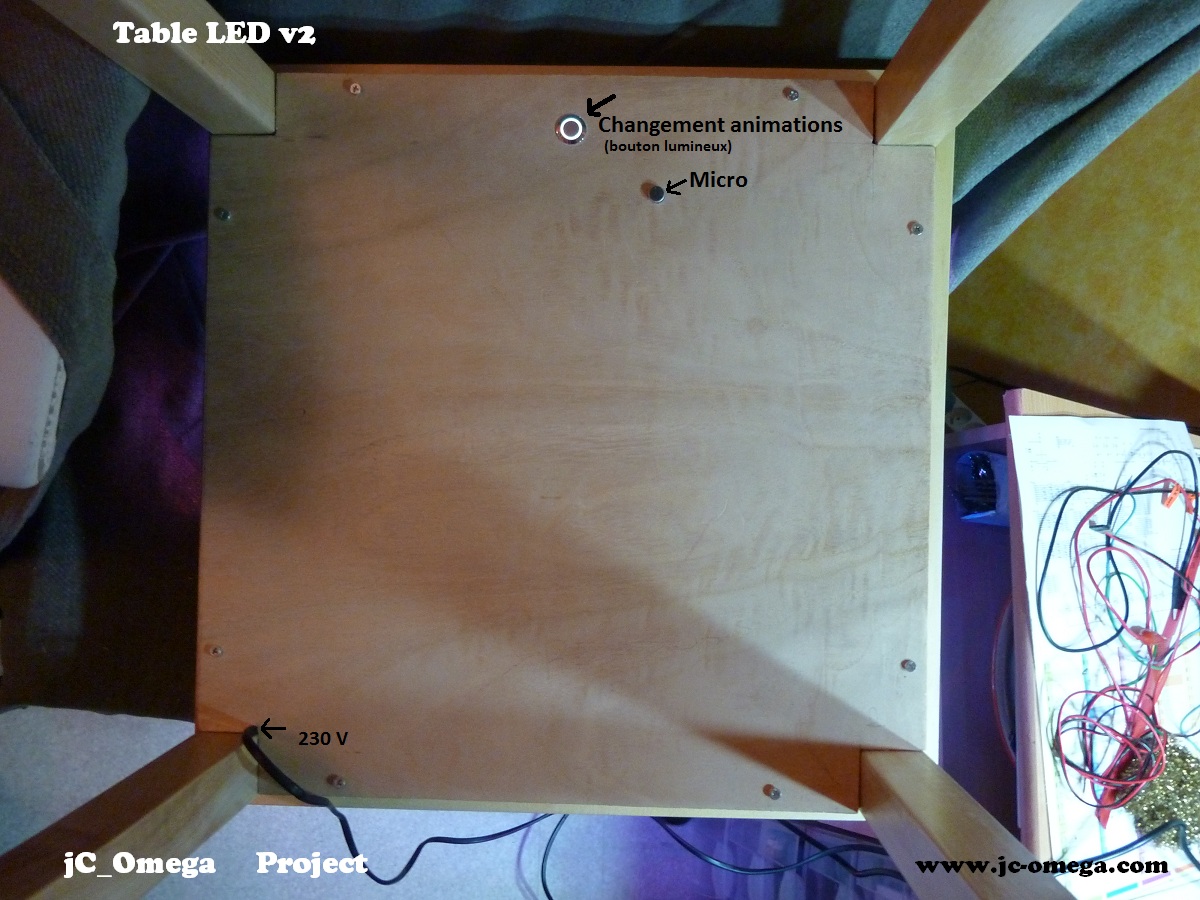

La partie mécanique est fini, il me restait a fixer la carte électronique et son alimentation. Mettre quelque fils puis refermer le tout.

La carte électronique à l'air de fonctionner parfaitement et mes premiers tests sont concluant. Je vais pousser les tests plus loin afin de valider a 100%.

Je posterais les schémas et routage de la carte dans quelques jours, car plusieurs personnes me les ont demander.

Pour le programme ca attendra un peu, car il me faut des idées pour les animations.



mardi, octobre 5 2010

Table LED v2: Partie 1

Salut a tous les visiteurs de mon blog de montages électronique !

Vus que je suis en période creuse, j'ai pris mon courage a deux main, et j'ai donc décidé de finir et amélioré mon projet de table LED.

Il était temps ! car ca fait maintenant 2 ans que j'ai mis mon projet en pause.

C'est a dire:

Finir la carte électronique et faire un beau programme fonctionnel.

Pour ce qui est de la partie mécanique de la table, je la laisse en état, pas besoin de changer ca fonctionne très bien.

L'objectif de cette nouvelle carte :

  • Plus de puissance calcul, afin d'obtenir plus de couleurs, ainsi de pouvoir faire de traitement de signal audio.
  • 2 fois moins de composant électroniques sans perdre en qualité, afin de faire au plus simple et au moins cher.
  • Le choix des composants c'est fait en fonction de leur performance et de leur prix.
  • Certain composants n'existe que au format CMS, donc j'ai décidé de tout mettre en CMS sauf les connecteurs.

Depuis 1 ans, j'ai donc abandonné les micro-contrôleur Microchip 8bit (famille 16F et 18F) et je suis passer au PIC 16bit haute performance (famille PIC24HJ).

--> Ces composants sont plus simple (moins casse tête a programmer), plus rapide (80Mhz), et ont plus de mémoire et de périphériques.

Je vais commencer le programme, ca ne devrait pas prendre beaucoup de temps, car j'ai maintenant l'habitude avec la gestions des LED et de l'audio.

Je posterais Schéma + Typon (format Proteus) dans quelque jours, une fois que j'aurais validé le fonctionnement de ma carte).

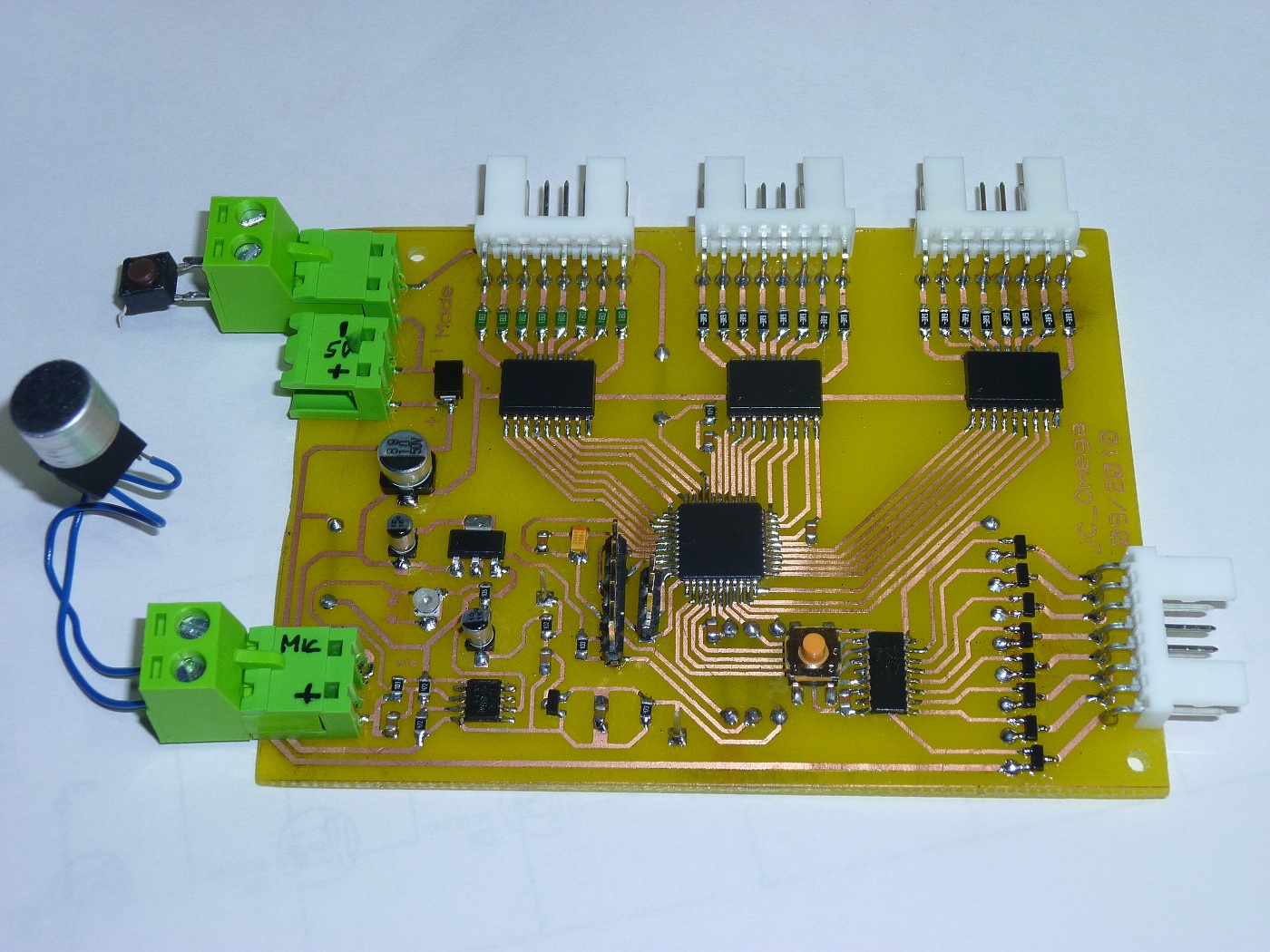

Hop la photo de la carte fini, juste avant les tests :

PCB table LED v2

jeudi, septembre 9 2010

Super Mario Engine, Test avec LCD et PIC

Salut,

Pour me changer les idées j'ai décidé de me fixer un petit défi.... et oui je ne sais pas quoi faire de mon temps libre.

Réaliser un moteur graphique 2D, avec défilement de l'image (scrolling). Mon plaisir est de lier l'artistique à l'électronique, donc en gros créer une sorte de console de jeu vidéo.

Le but est de faire un défilement de l'image le plus fluide possible, et en utilisant le moins de ressources possible sur le micro-contrôleur.

J'ai donc opté pour un scrolling hardware, c'est à dire géré de façon électronique par la puce qui contrôle le LCD. Ce qui permet un défilement instantané de l'image (mais uniquement en horizontal).

Le moteur graphique est assez simple, le plus dur a été pour la programmation pour mélanger ce défilement matériel au programme d'affichage.

A oui, j'oubliai :

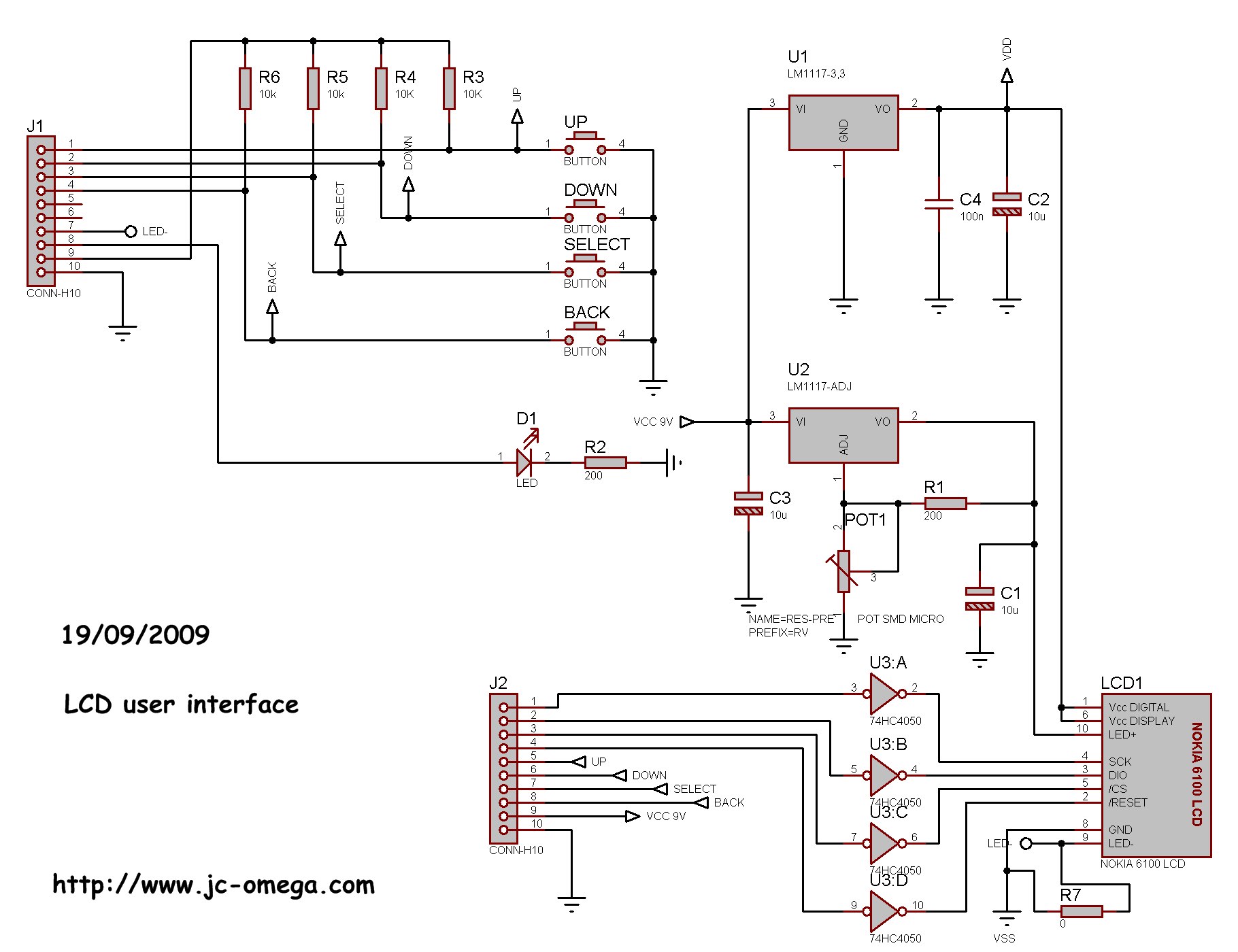

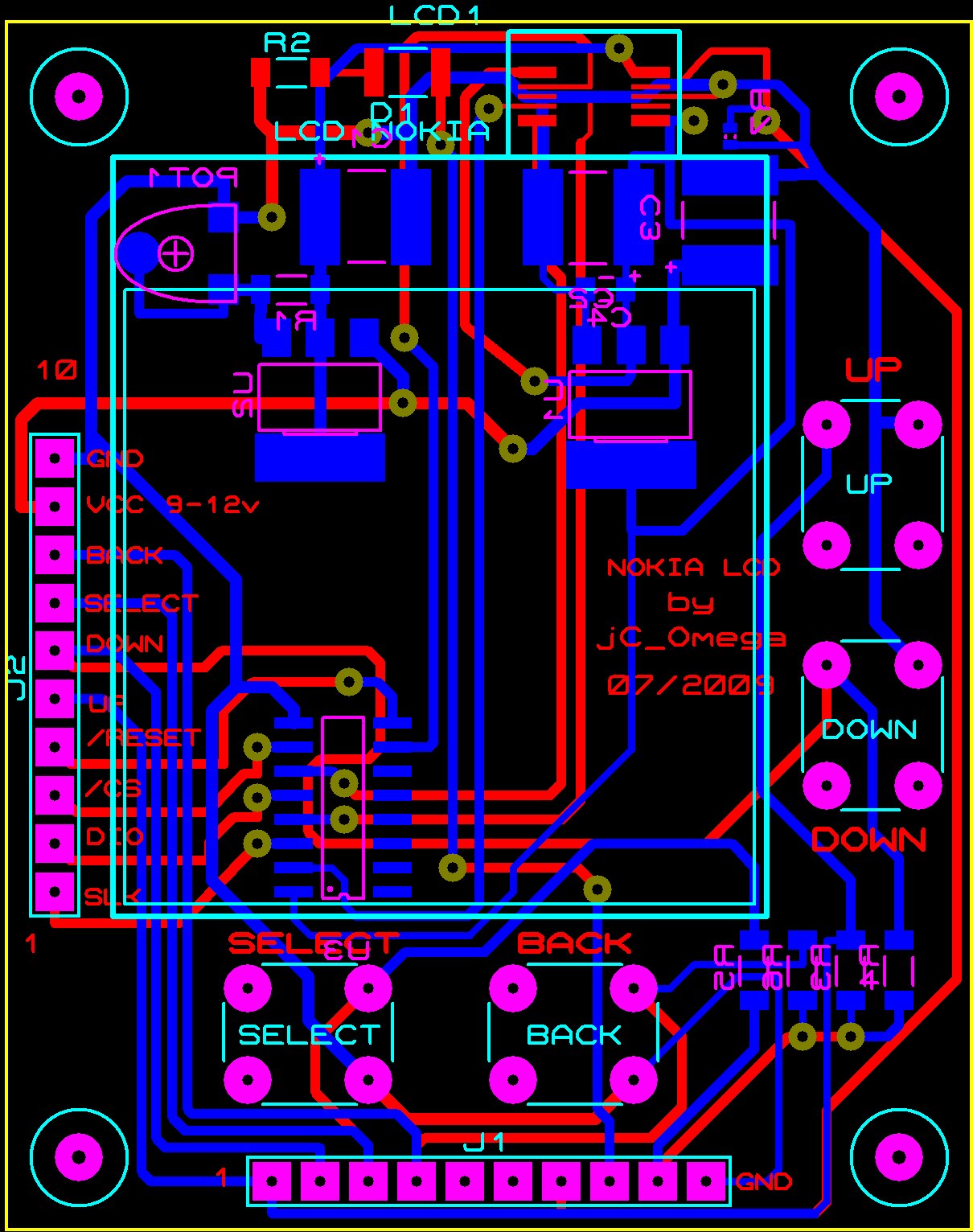

Niveau électronique et LCD, j'ai tout faire sur la base de mon testeur de composant.

Lien ici :Testeur de composant

Bref voici une vidéo rapidement réalisé :


mercredi, août 18 2010

Testeur de composants v2: Partie 4

!!!!Enfin !!!

Après plus de 7 mois de travail sur ce projet j'arrive enfin a la fin. Ouf.

Bien sur, il y aura toujours des petites modifications niveau logiciel, mais c'est normal.

Bref, quoi de plus depuis mon dernier post :

Lien.

- Le boitier ainsi que la mécanique terminé.

- Le logiciel en version final

- La carte électronique terminé et fonctionnelle.

Des ajouts :

- Support multi-langue de l'interface

- Une gestion de la batterie li-ion avec son système de charge rapide.

Pour toute question, demandez moi.




=============================================================== ENGLISH :

This is my Electronic Components Tester, after 7 months of development I finished my prototype.

This device is a mix between oscilloscope and multimeter.

It can measure and automatically detect the connected components.

This device measures components with 2 wire, it is powered with a Li-ion.

Multi-language interface.

Soon I'll improve the software to detect more components.

For any questions, ask me.

This project contains:

- PIC24HJ128GP204 (@80Mhz 128k flash, and 8k RAM)

- Li-ion battery (7.4v) + fast system charge.

- Many analog electronics: power supply, switching, 8 Operational Amplifier ...

- Color LCD (320x240 65K color)

- Power switch, Lab connector...

Carte après réalisation

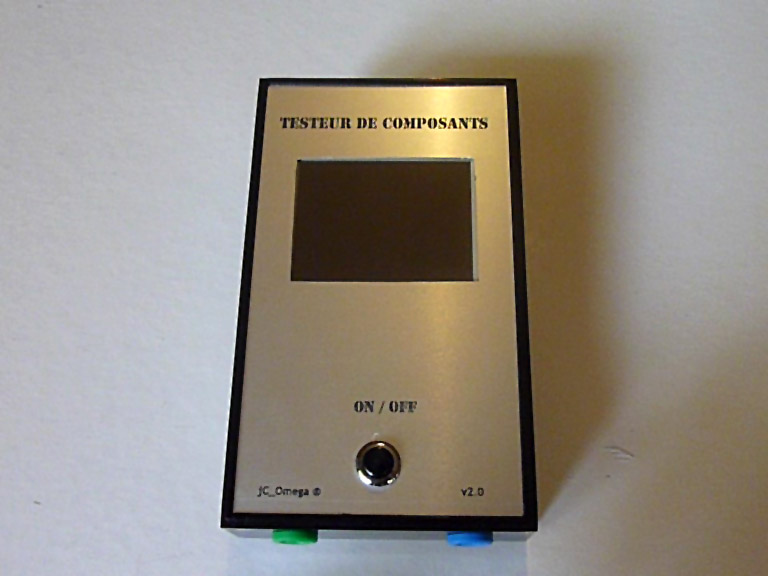

testeur composant vus externe

Les video !!!




mardi, juillet 6 2010

Testeur de composants v2: Partie 3

Salut a tous,

Je ne donne pas souvent de nouvelle de mes projets mais il progressent toujours, Mon projet de "Testeur de Composants" avance.

La version 1.0 du logiciel est enfin terminé, l'appareil est fonctionnel mais je suis en train de finaliser la carte électronique ainsi que le boitier.

Le testeur de composants apporte les fonctionnalité définie au tout début (je me suis pas embêter a faire tout ca pour rien :) ): a savoir :

- Mode oscilloscope, pour un affichage graphique des mesures.

- Mode XY, pour un affichage identique a un testeur de composant intégré a certain oscilloscopes haut de gamme

- Mode " automatique" : c'est a dire un affichage textuel du composant : reconnaissance intelligente du composant, mesure des tensions de seuil, reconnaissance sonore du composant pour l'utilisateur, mémorisation etc...

- et pour régler le tout, un beau menu option, avec des parties diagnostique et calibration de l'appareil.

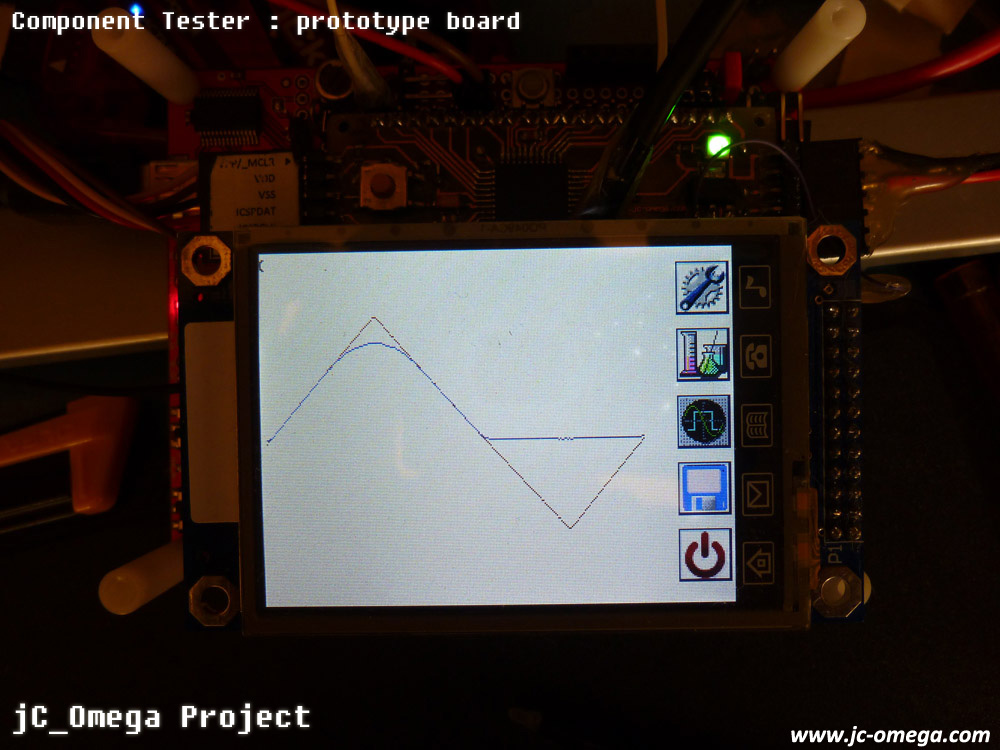

Bref, voici quelque captures d'écran de la version 1.0 du logiciel (et oui, je suis passer à un écran 3.2"):

menu animation

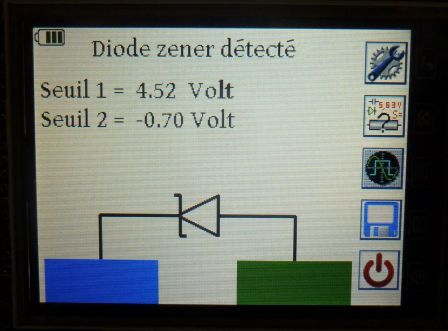

mode automatique

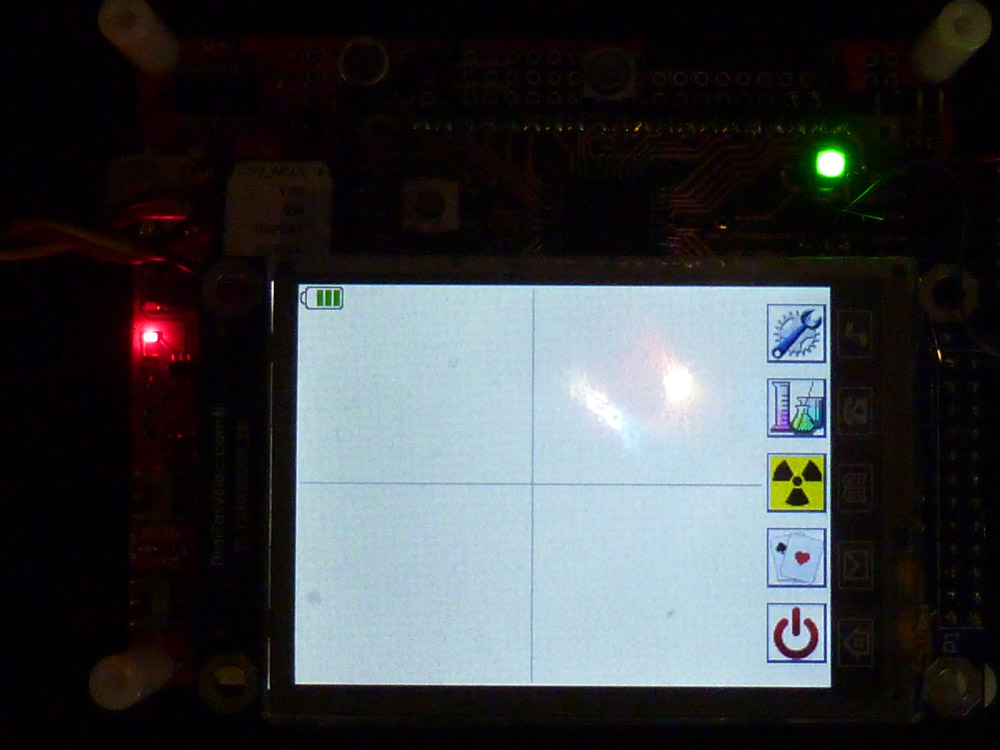

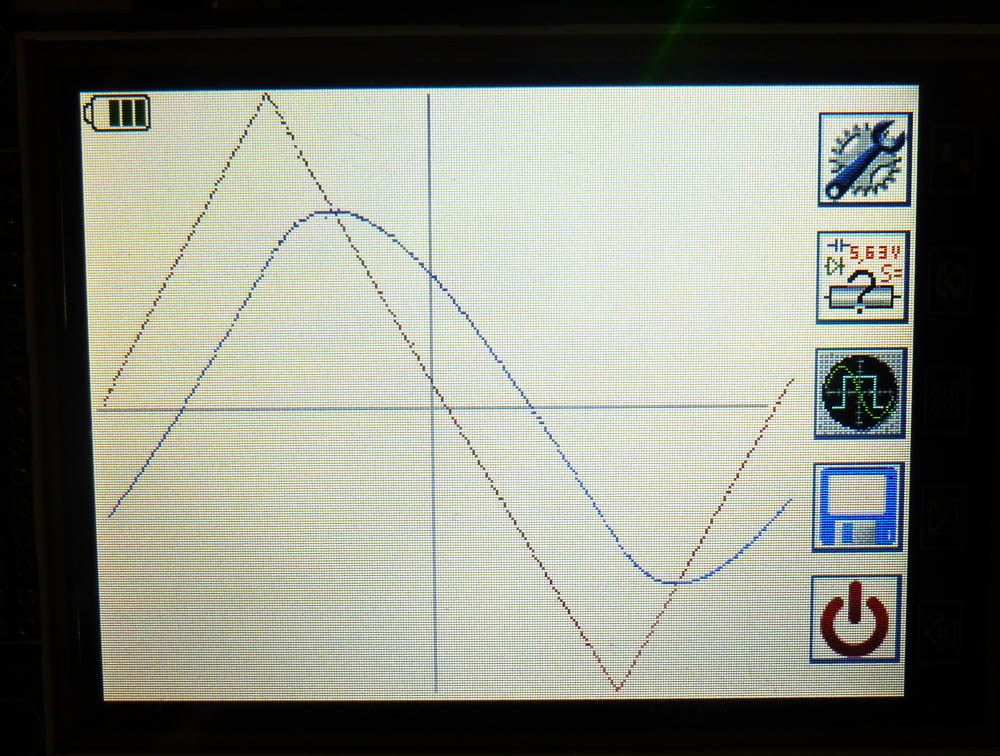

scope mode

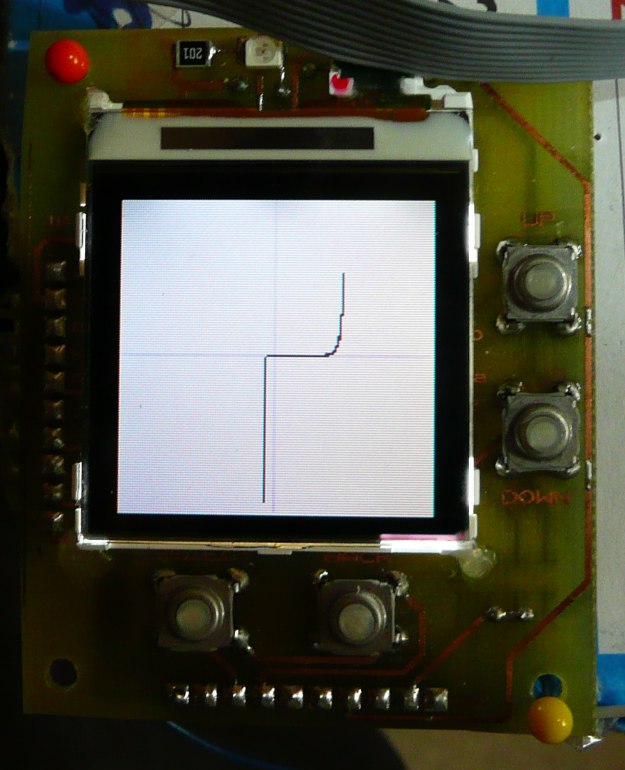

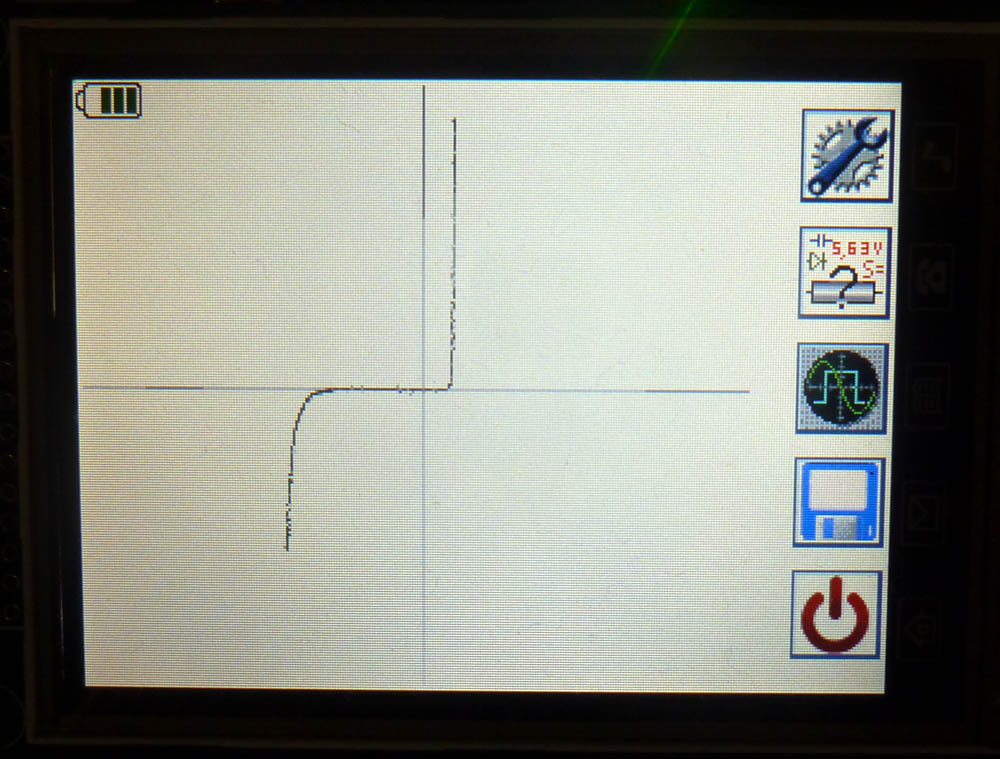

mode XY (ici sur une diode zener)

jeudi, mars 18 2010

Testeur de composants v2: Partie 2

Salut a tous,

Pas beaucoup de blabla cette fois ci, c'est juste pour dire que ca avance le projet avec quelque photos.

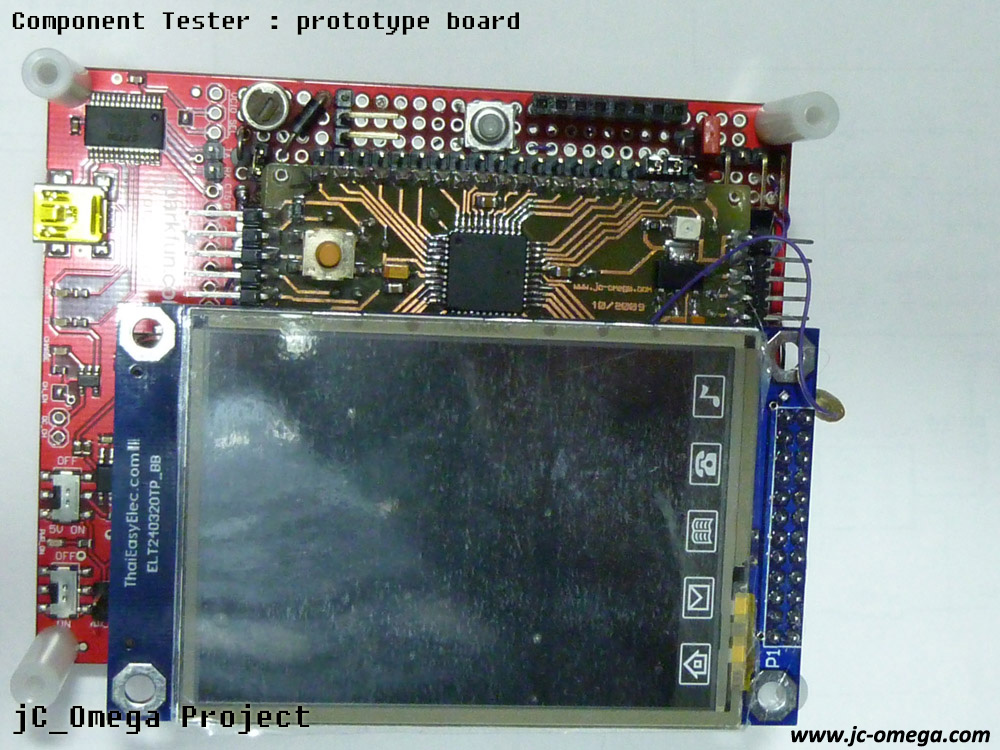

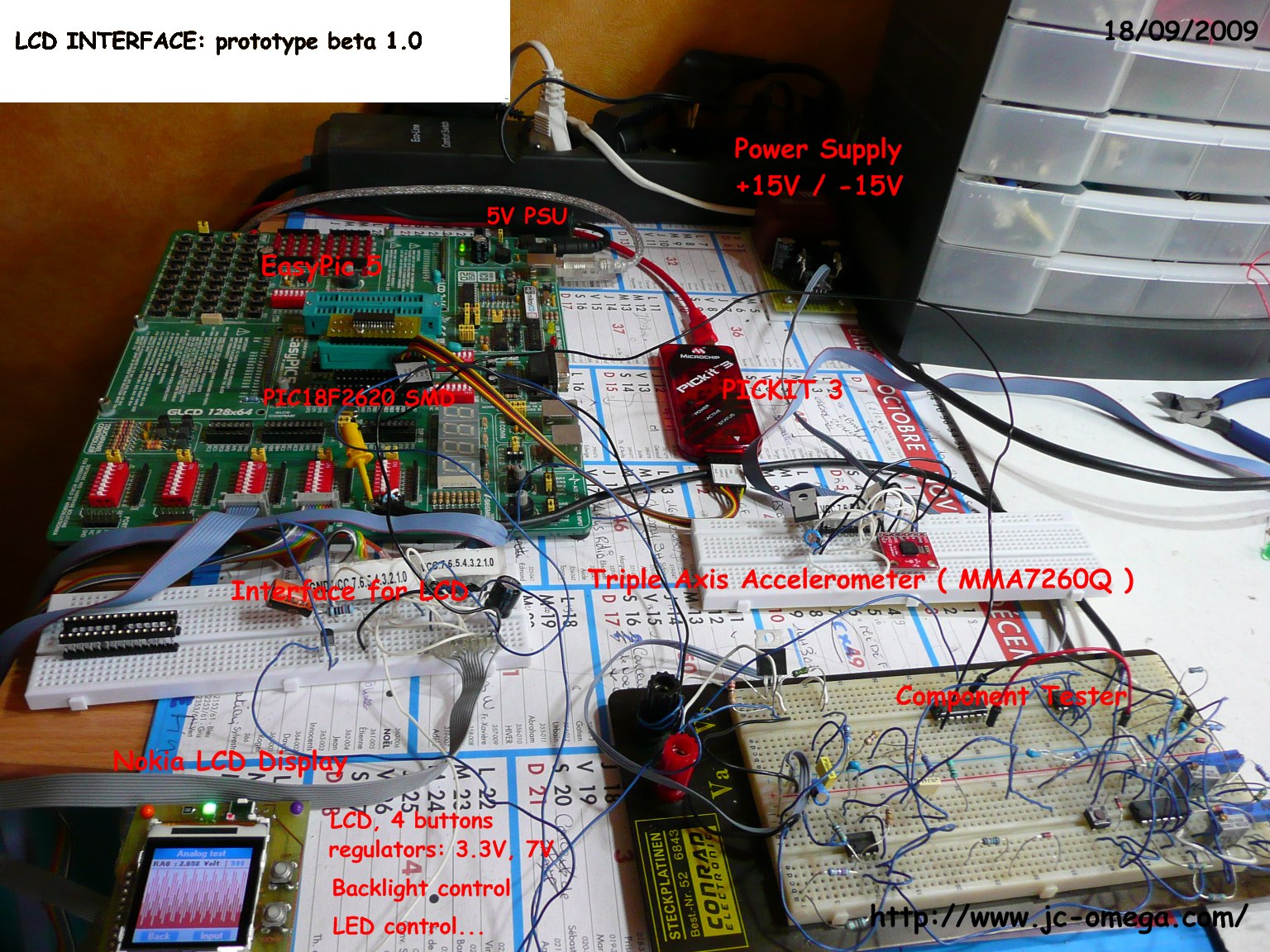

Le pré-prototype (voir photo), deviens de plus en plus complexe, il me permet de prévoir a l'avance les futurs problème.

D'un autre coté, j'ai commencé la partie analogique sur plaque de test, oui ca ressemble a une carte plein de fils partout, mais ca me permets aussi de continuer les tests.

Aller hop des photos, et bientôt une vidéo.

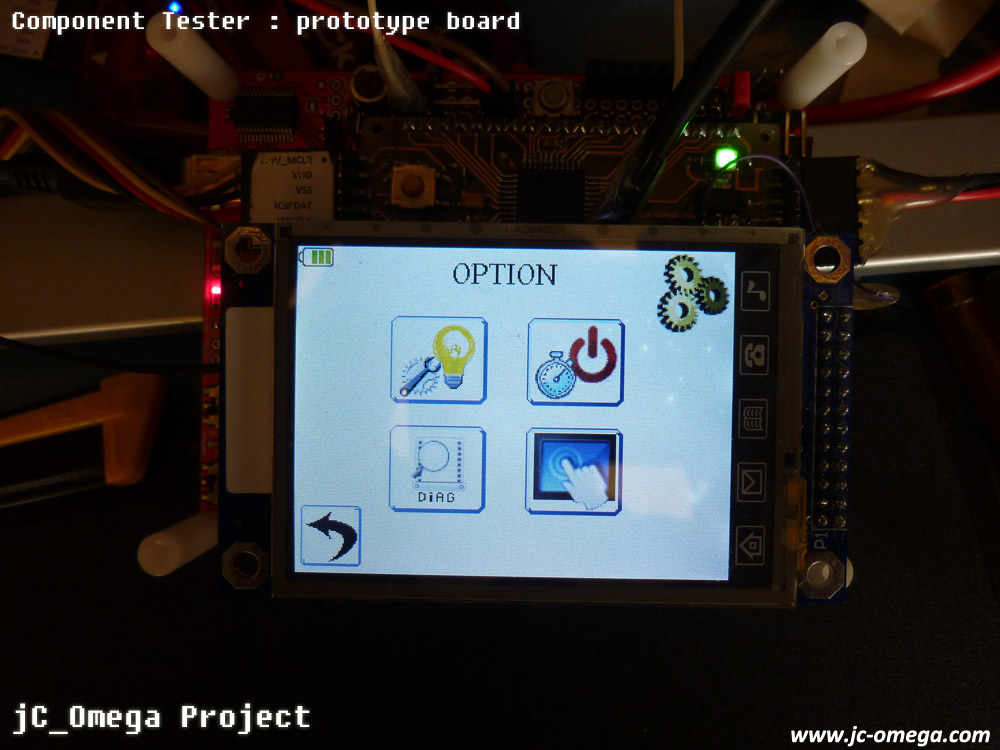

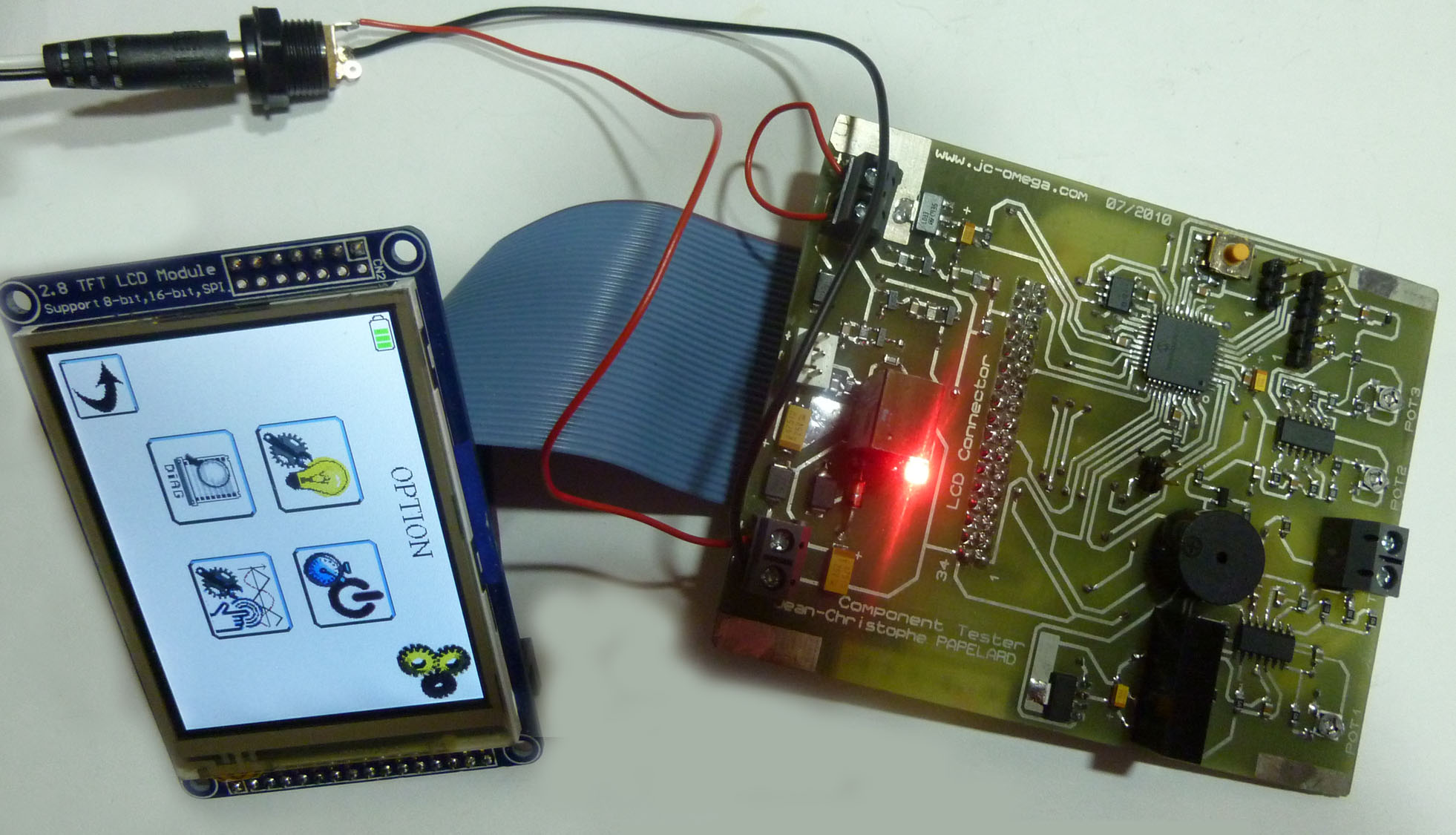

Menu option

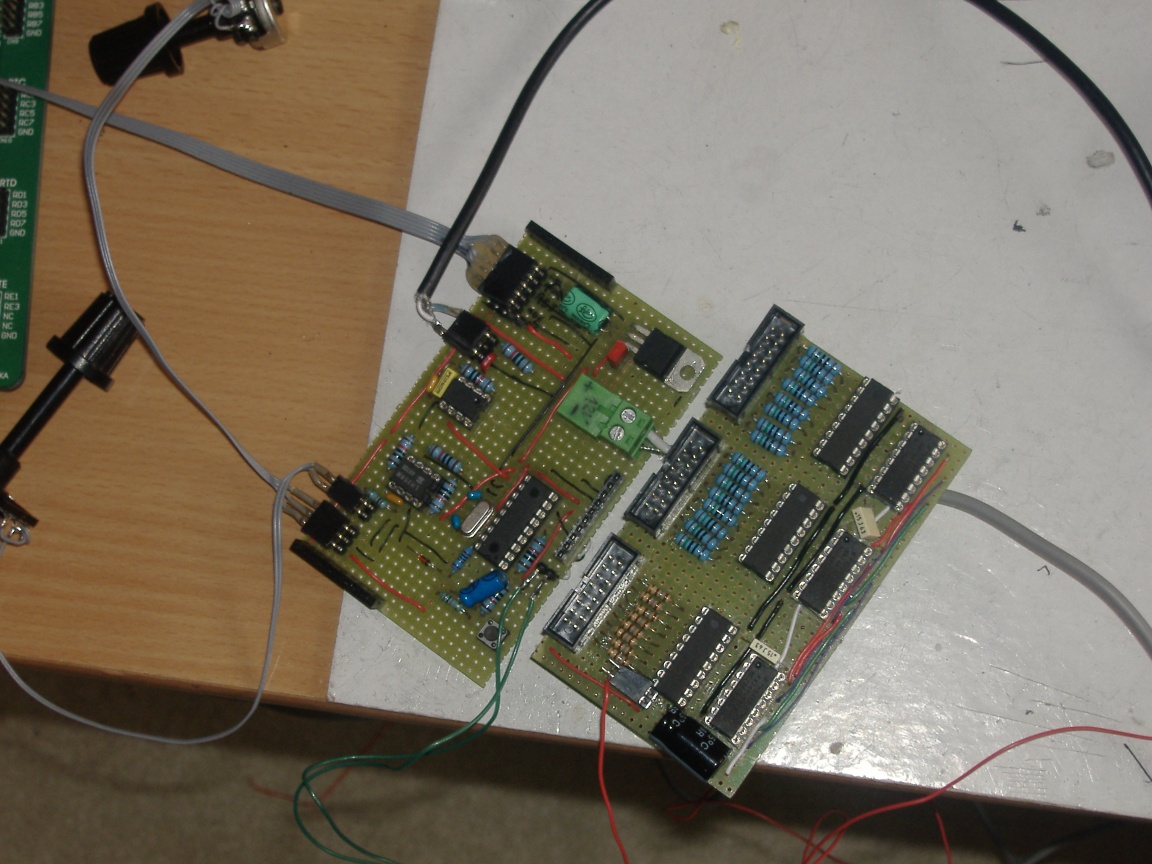

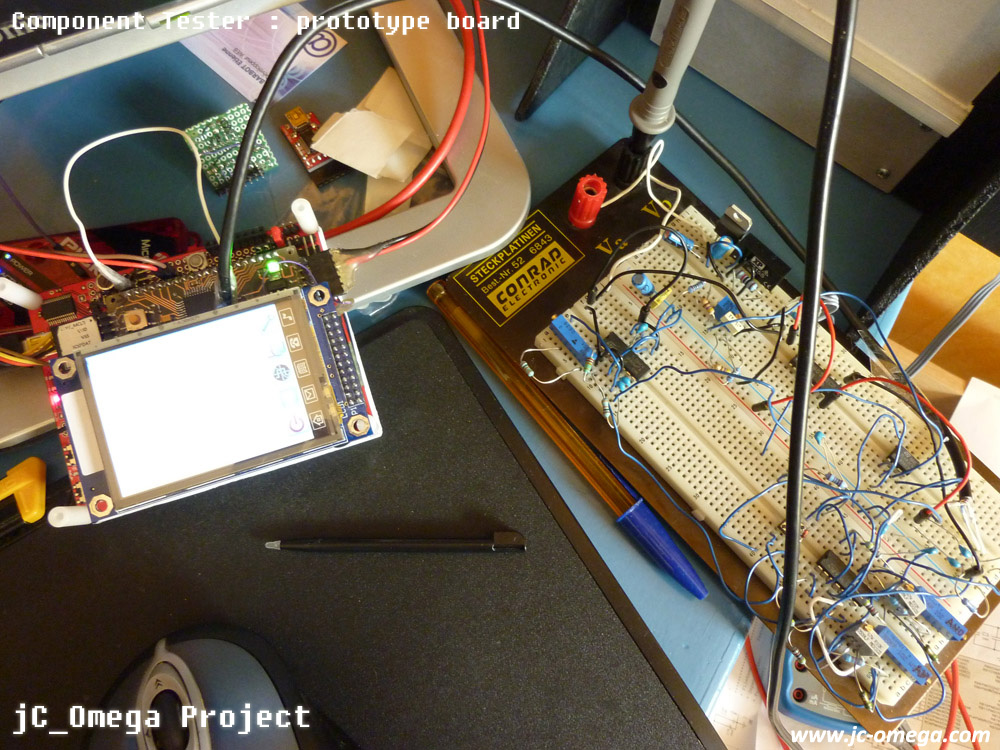

Cablage de tests analogique

Première mesure en analogique

samedi, février 27 2010

Testeur de composants v2: Partie 1

Salut a tous les visiteurs.

Depuis de nombreuse semaines je me suis mis en tête d'améliorer mon projet de testeur de composants :

A cause de contraintes technique , j'ai donc décidé d'améliorer l'ancien modèle :

Celui ci:

- Sera finalisé jusqu'au boût (boitier, carte version final etc..)

- Comporte un micro-contrôleur 16 bits 10 fois plus performant que l'ancien composant (qui été un PIC18F2620)

- Un grand écran LCD tactile couleur (2.8") (264 000 couleurs)

- Plus de fonctionnalité : mémorisation des courbes, menus graphique, mesure de tensions, mini applications intégrée

Après de nombreux tests, j'ai commencé la réalisation d'un pré-prototype sur une sorte de plaque de test amélioré :

Avec :

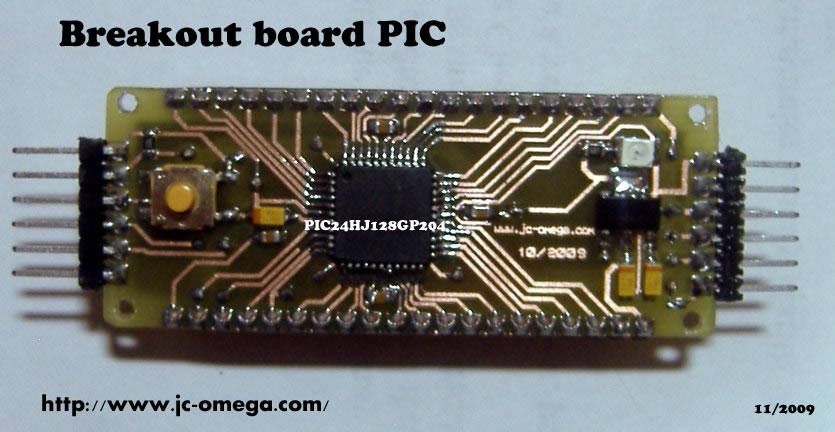

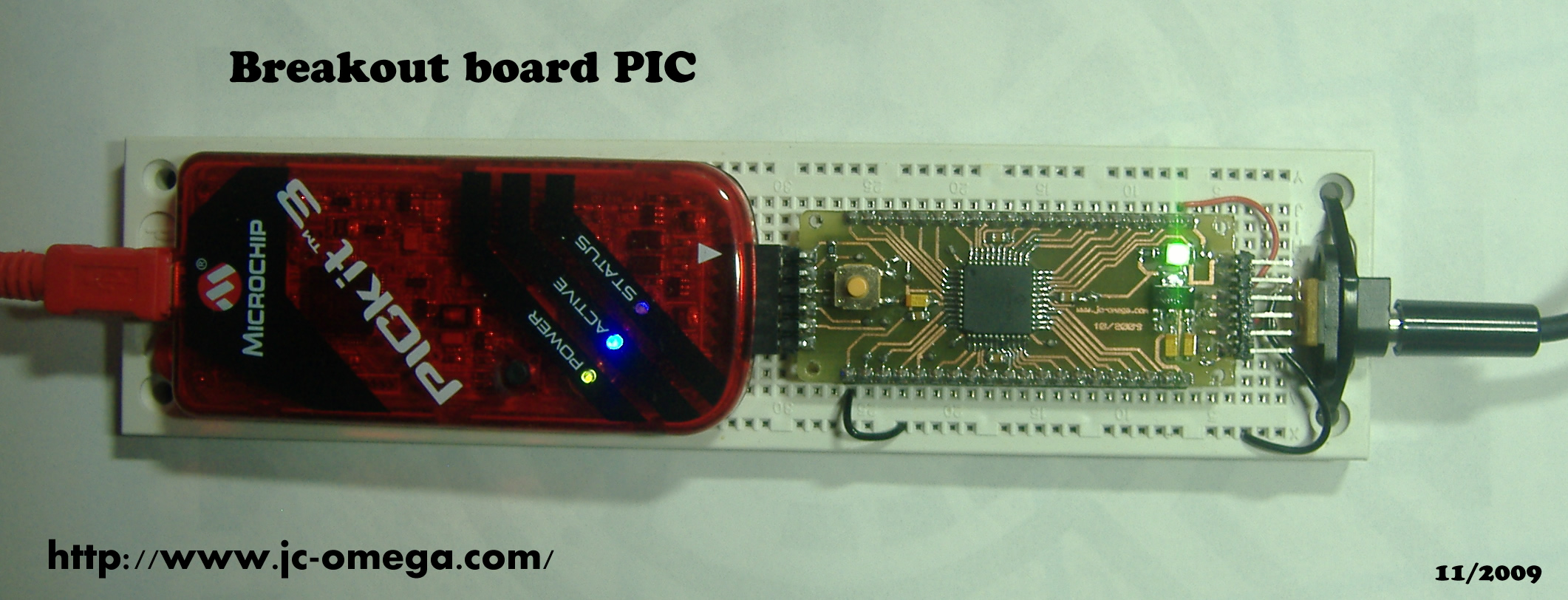

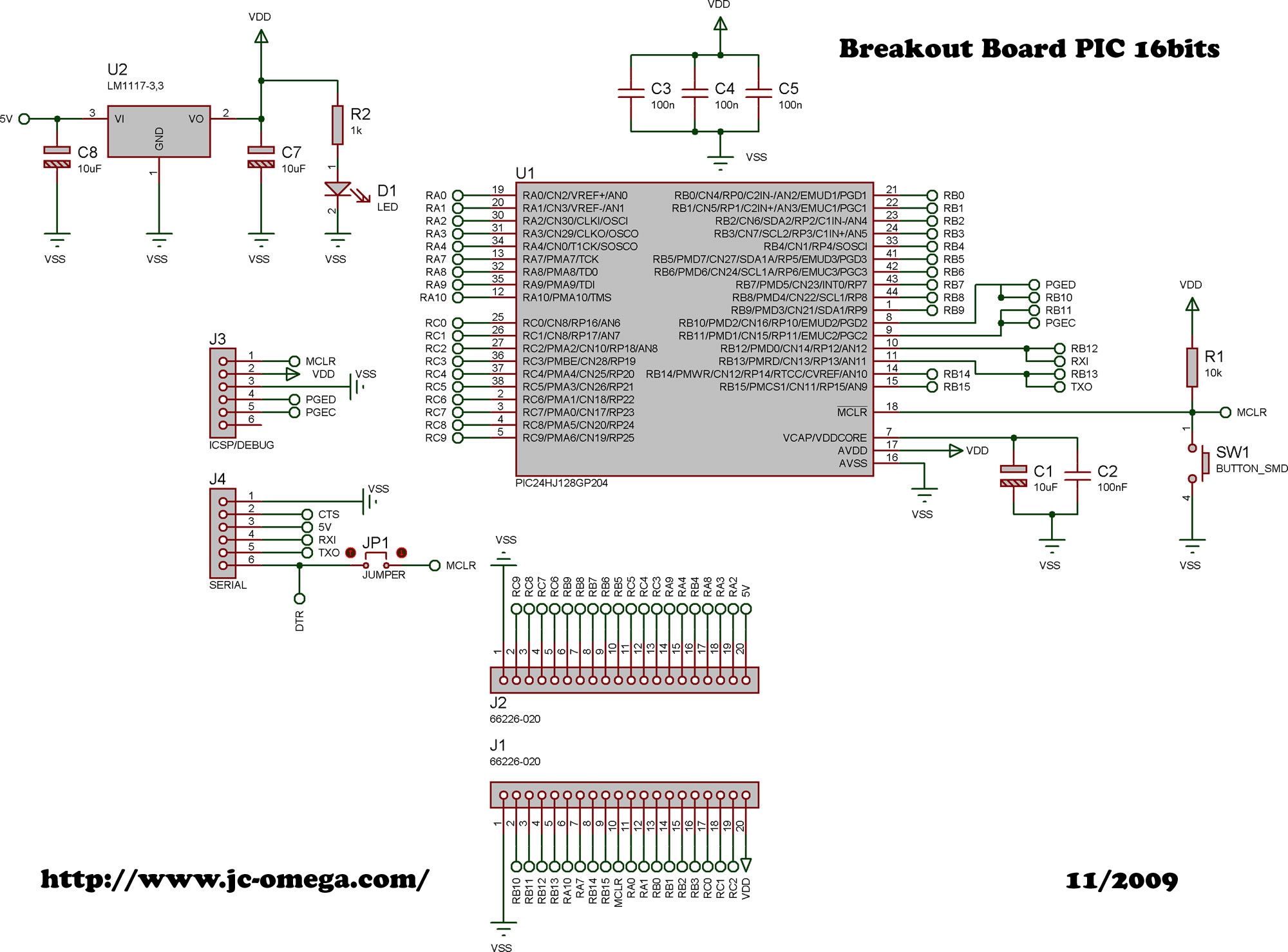

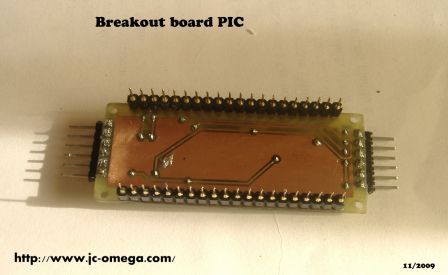

- Platine-de-développement-pour-PIC-16bit

- Breakout-Board-2-8-inch-QVGA-TFT-LCD-with-Touch-Screen

- ProtoBoard - Diprotodon (USB+Mix)

- Plein de composants divers de mon choix : (système de charges batterie Li-ion, supervision batterie, mémoire externe, Arrêt automatique du montage, entrée analogiques...)

La suite prochainement avec des vidéos :

- Démonstration des menus

- Oscilloscope mode

- Réglage

- Mesures divers....

Les premières images :

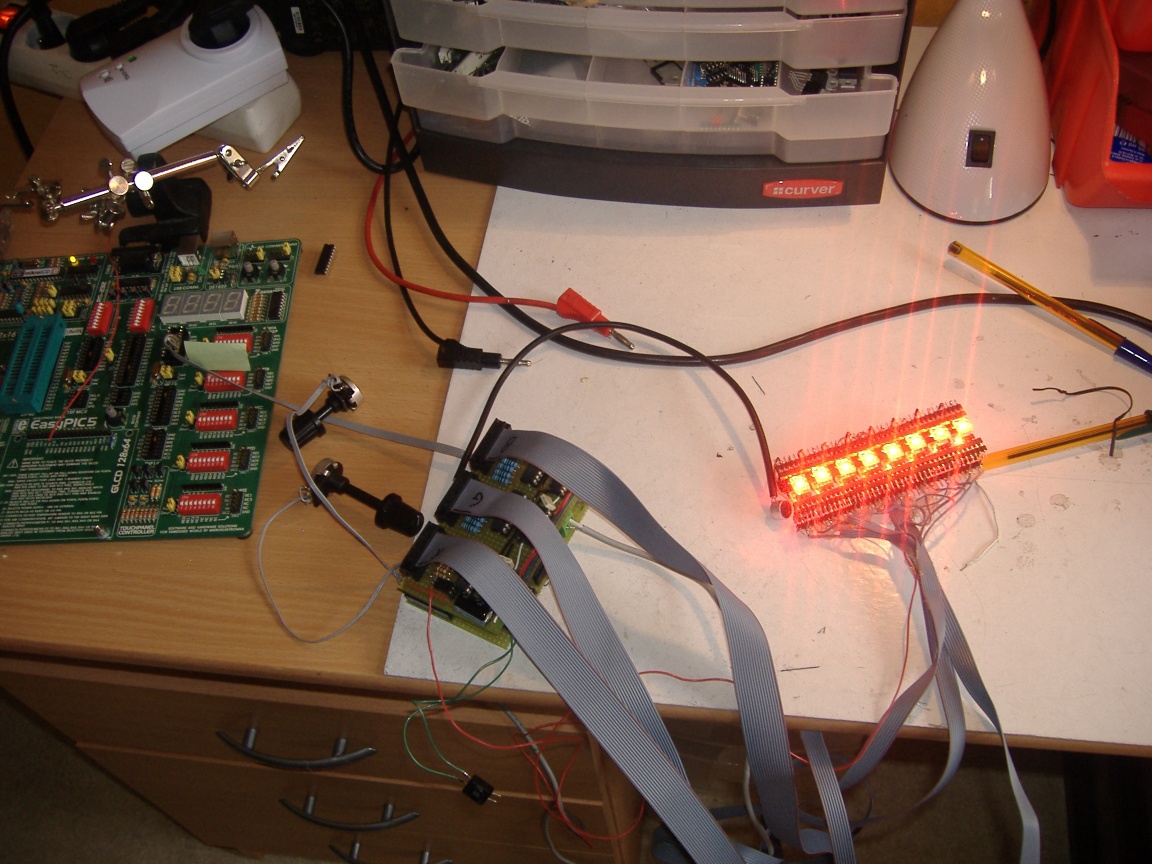

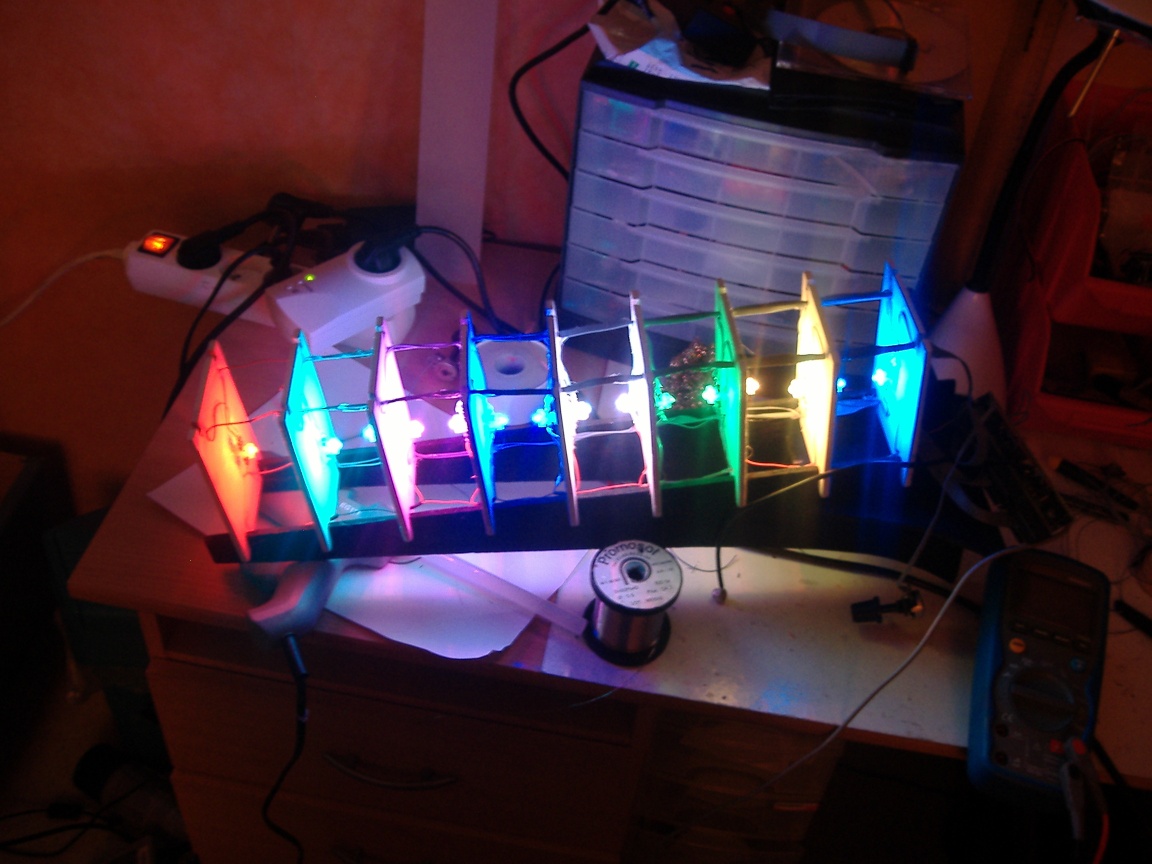

Premiers Tests

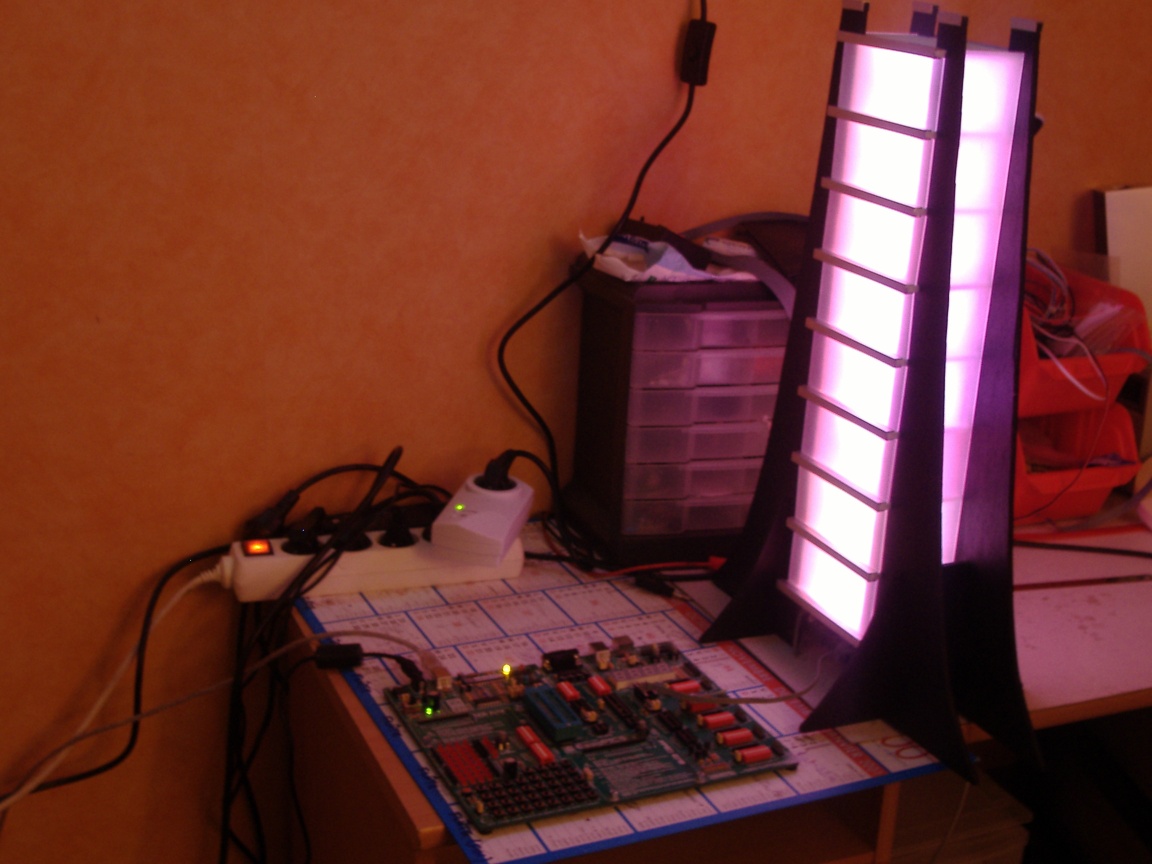

Pre-prototype du projet

- page 1 de 2
